14
Remarques concernant le raccordement DC
Généralités sur
les modules so-
laires Pour bien choisir ses modules solaires et obtenir le meilleur rendement possible au niveau
de l'onduleur, respecter les points suivants :
-
En cas de rayonnement solaire constant et de baisse de la température, la tension à
vide des modules solaires augmente.
- Respecter les coefficients de température de la fiche technique des modules solaires.
- Des programmes de calcul comme Fronius Solar.configurator (disponible sur http://
www.fronius.com) permettent de déterminer des valeurs exactes pour le dimension-
nement des modules solaires.

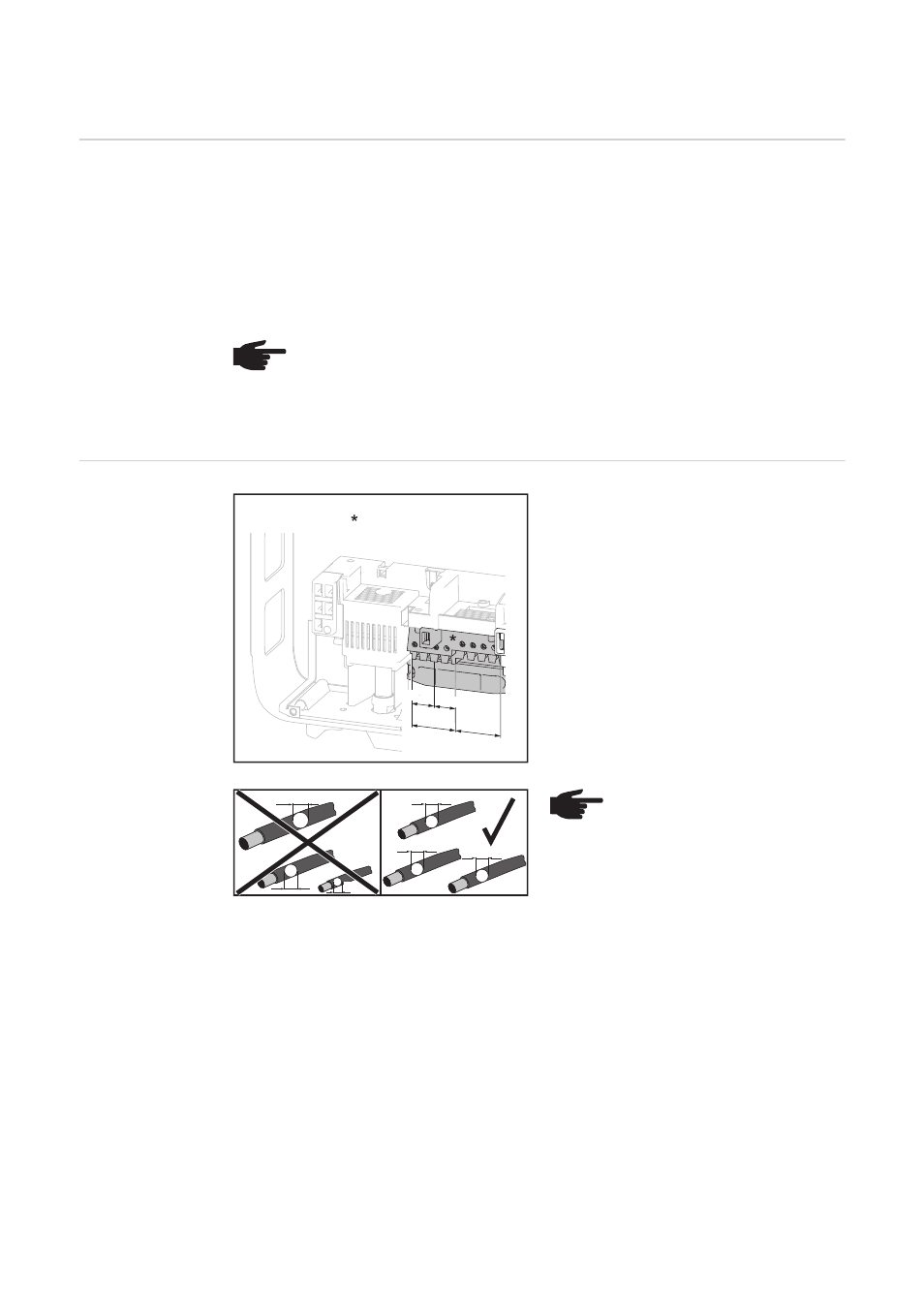

Bornes de raccor-
dement DC
Section de câble max. par câble DC :
16 mm²
Section de câble min. par câble DC :
2,5 mm²
Les câbles DC peuvent être connectés aux
bornes de raccordement DC sans cosse
terminale.
Pour les câbles DC de 16 mm² de section, les cosses terminales, selon leur type et le type
de pressage, ne peuvent pas être utilisées, ou seulement sous certaines conditions.
REMARQUE! Avant de raccorder les modules solaires, vérifier que la tension
réelle du réseau correspond à celle calculée à partir des caractéristiques tech-
niques du fabricant.
Respecter les consignes de sécurité et les dispositions du fabricant du module
solaire relatives à la mise à la terre du module solaire.
min. 2,5 mm² - max. 26 mm²
min. 1,5 Nm - max. 1,8 Nm
DC= (+)
DC= (-)
MPPT1
MPPT2
D1
D2
D1
D1
D1
D3
REMARQUE! Afin de garantir une
anti-traction effective des chaînes
de modules solaires, utiliser uni-
quement des sections de câble
identiques.
