Découverte de l'instrument
5
Découverte de l'instrument
Les Tableaux 2 et 3 décrivent les commandes et les connexions figurant sur les
panneaux avant et arrière du Produit.

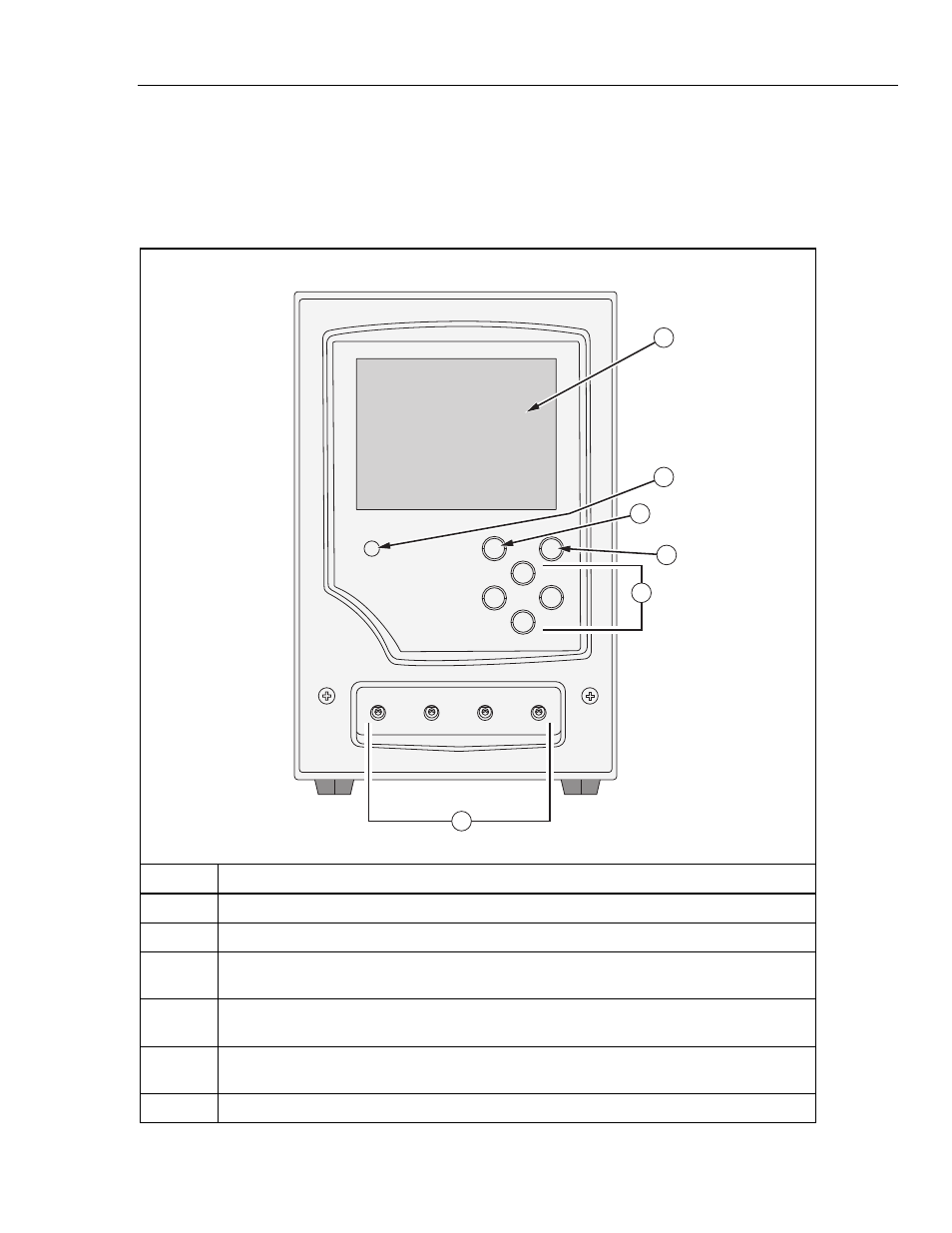

Tableau 2. Branchements et commandes de face avant
1
2
4
3
5
6
gir01.eps
Elément Description
 Affichage (CL)
 Témoin de mise sous tension

Bouton ESC (ECHAP). Permet de revenir en arrière ou d'effectuer l'opération illustrée sur
l'écran d'affichage.

Bouton ENTER (ENTREE). Permet de lancer la fonction mise en surbrillance ou de passer au
champ suivant de saisie des données.

Boutons fléchés. Permettent de changer la surbrillance dans les menus dans le sens des
flèches ou de lancer la fonction affichée sur l'écran d'affichage.
 Ports d'entrée du débit. Un port pour chaque canal de mesure.
