ESA612
Mode d'emploi
6
Apprentissage de l’instrument
La figure 1 et le tableau 2 décrivent les branchements et
les commandes du panneau avant de l’analyseur.
TEST
2
3
7
8
9
1
4
5
6
fis116.eps

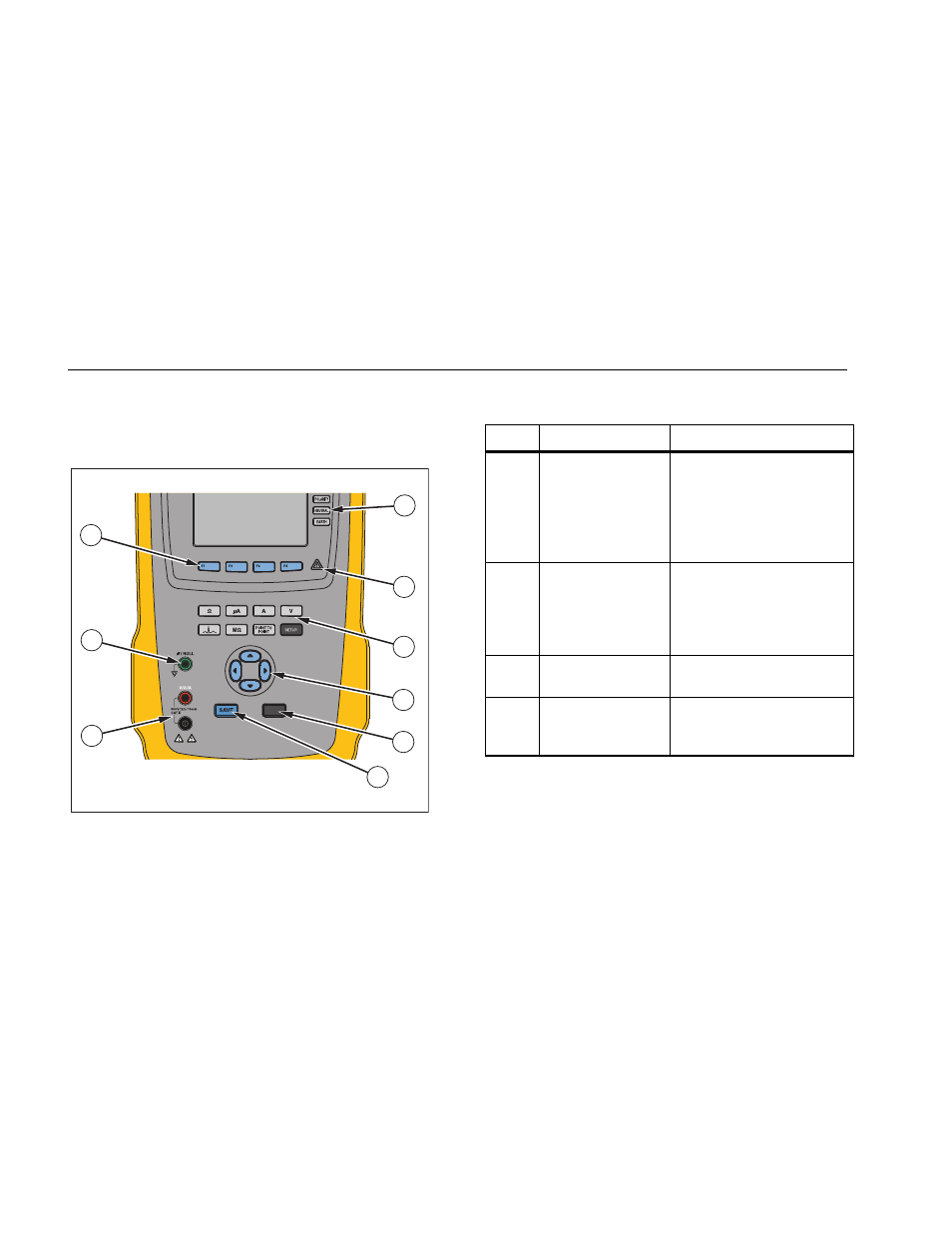

Figure 1. Connexions et commandes de la face avant
Tableau 2. Commandes et branchements du panneau
supérieur
Article Nom Description
1
Boutons de
configuration de la
prise d'équipement
Contrôle la configuration de
la prise d'équipement.
Ouvre et referme le
conducteur de terre et le
neutre et inverse la polarité
du fil actif et du neutre.
2
Indicateur de
tension élevée
Signale qu’une tension
élevée est appliquée aux
bornes des parties
appliquées/ECG ou en L1
et L2 de la prise de test.
3
Boutons de
fonction de test Sélectionne les fonctions
de test de l’analyseur.
4
Touches de
navigation
Touches de contrôle du
curseur pour naviguer dans
les menus et les listes.
