Defibrillator/Transcutaneous Pacer Analyzer
Mise sous tension de l’analyseur
7

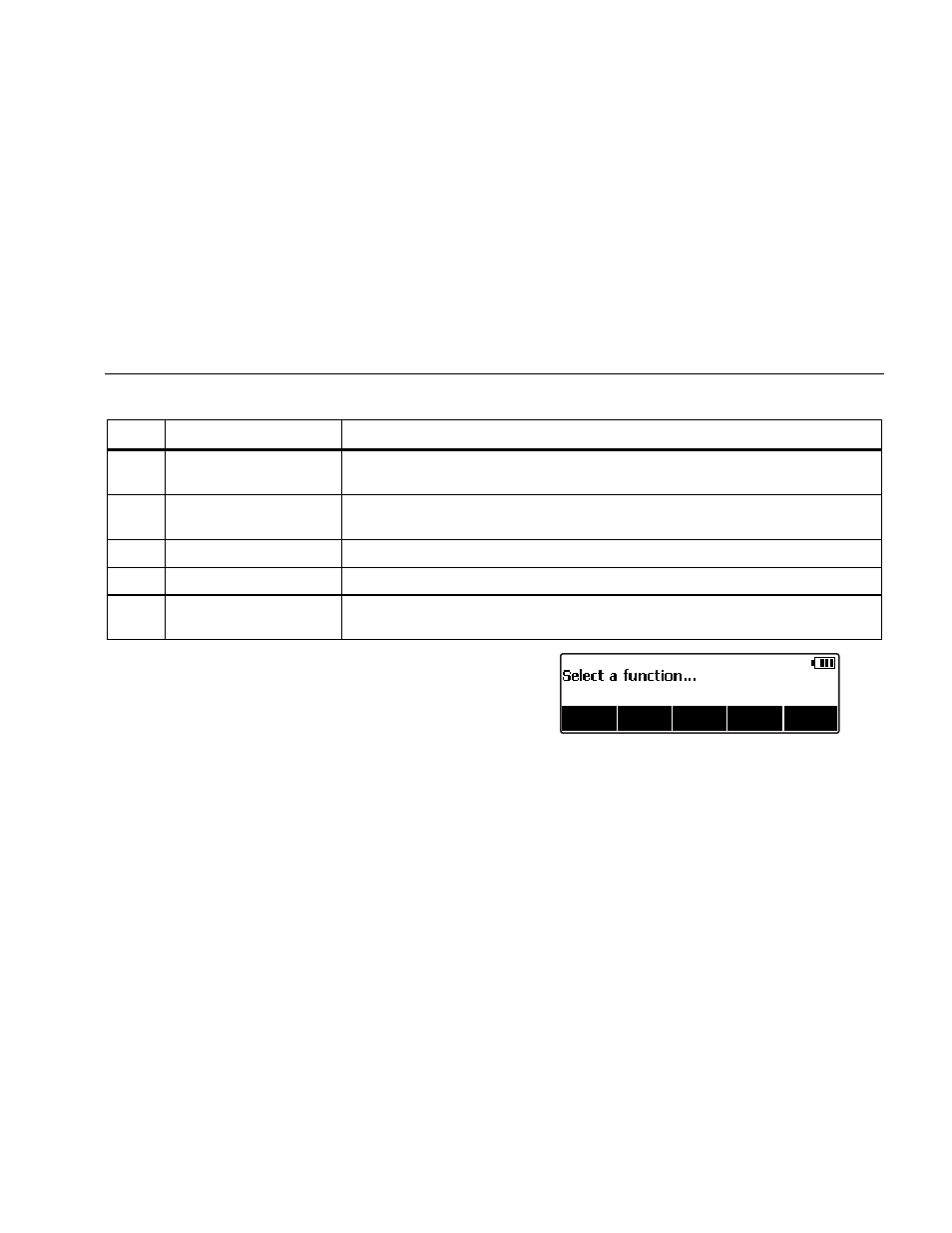

Tableau 3. Branchements du panneau arrière
Article Nom Description
1 Témoin d’état de charge
DEL ROUGE pendant la mise en charge de la batterie. DEL VERTE si la batterie est
à pleine charge et si le chargeur est encore branché.
2
Connecteur du chargeur
de batterie
Connecteur d’entrée pour relier le chargeur de batterie à l’analyseur.
3 Sortie d’oscilloscope Prise du signal de sortie pour restituer l’onde de défibrillation sur un oscilloscope.
4 Sortie ECG de haut niveau Prise de sortie du signal ECG de haut niveau pour l’affichage de l’oscilloscope.
5 Port d’ordinateur
Port de périphérique (USB de type B) pour contrôler l’analyseur à partir d’un PC ou
d’un contrôleur d’instrument.
Mise sous tension de l’analyseur
Remarque
Reliez le chargeur de batterie entre l’analyseur et
une prise de courant et chargez l’analyseur
pendant au moins 4 heures avant la première
utilisation de l’analyseur. L’analyseur peut
toujours être utilisé avec le chargeur de batterie
connecté pendant cet intervalle.
Appuyez sur la touche d’alimentation (O) sur le panneau
supérieur pour mettre l’analyseur sous tension. Après un
bref auto-diagnostic, l’analyseur affiche l’écran représenté
dans la figure 3 pour indiquer qu’il est prêt à fonctionner.
fak01.eps
Figure 3. Analyseur prêt à fonctionner
Branchement d’un défibrillateur et d’un
stimulateur à l’analyseur
La figure 6 illustre les deux méthodes de branchement
d’un défibrillateur à l’analyseur. Les plaques de contact
des palettes de défibrillation sont insérées dans les prises
