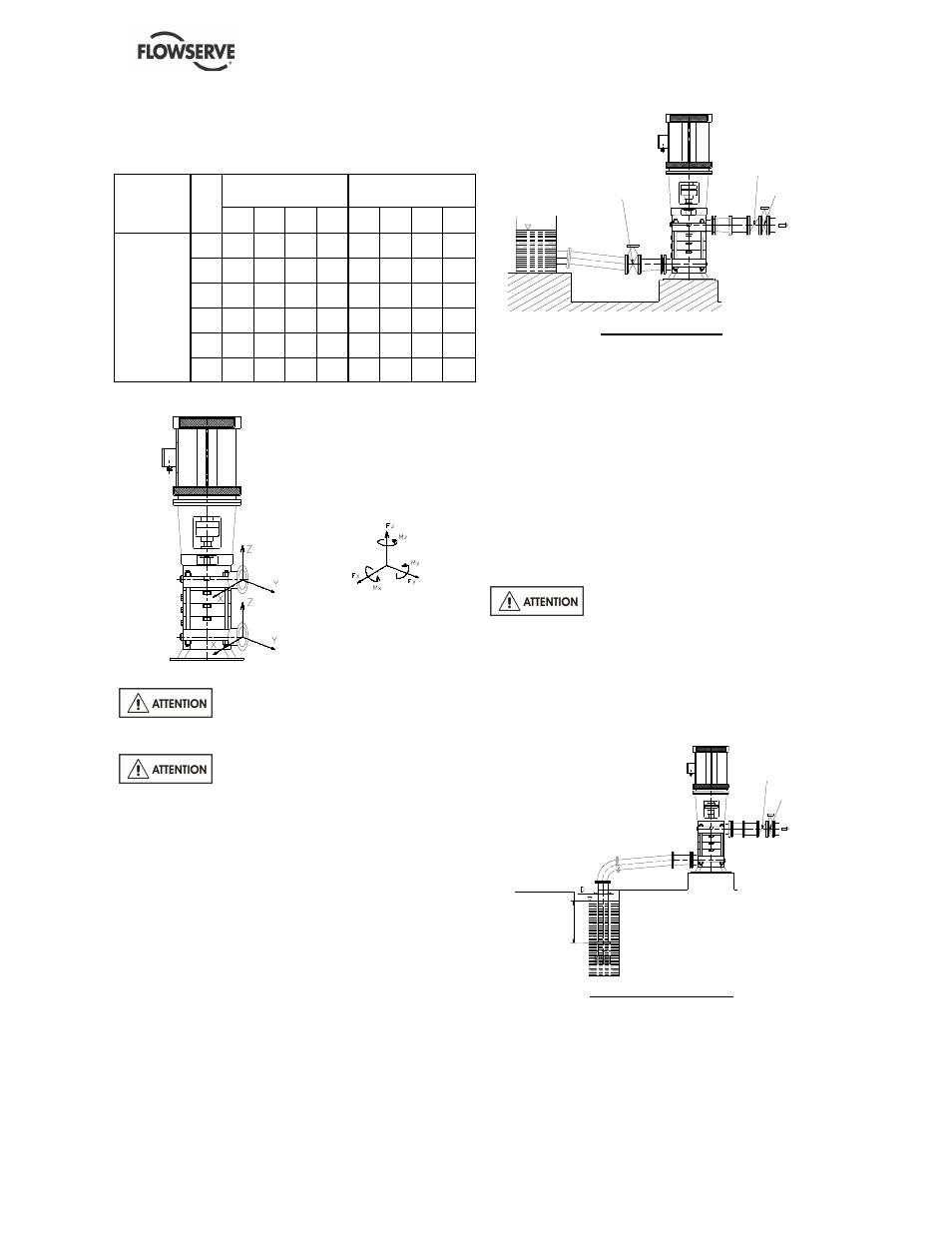

MANUEL D’UTILISATION NMD, NMAD FRANCAIS 71576336 - 10/10
Page 17 de 40
Les contraintes exercées sur les brides ne doivent
pas excéder les valeurs spécifiées dans le tableau
suivant :
Forces (daN)
Moments (m.daN)
Disposition
des
tubulures
D
N
b
ri
d
e
s
F
Y
F
Z
F
X
∑
∑
∑
∑
F
M
Y
M
Z
M
X
∑
∑
∑
∑
M
100
50
40
45
80
18
20
25
37
125
62
55
55
100
22
26
31
46
150
75
60
81
120
22
31
37
55
200 100
81
90
157
34
39
48
72
250 125 100 112 195
43
49
60
89
A
s
p
ir
a
ti
o
n
e
t
re
fo
u
le
m
e
n
t
300 150 121 135 235
65
74
91
134
Ne pas oublier de rincer les
tuyauteries et les raccords avant de les utiliser.
Vérifier que les tuyauteries
transportant des liquides dangereux sont
disposées de telle manière qu'on puisse vidanger
la pompe avant de la déposer.
4.4.2 Tuyauterie d’aspiration
4.4.2.1 Conception de la conduite d'aspiration,
pompe en charge
La conduite d’aspiration doit être la plus courte et la
plus directe possible, ne jamais monter un coude
directement sur la bride d’aspiration de la pompe.
Pompe en charge
Vanne à
passage continu
Clapet de retenue
Vanne
Pompe en charge
a) Eviter des coudes brusques ou des
rétrécissements abrupts. Utiliser des
convergents
≤
20° (angle total).
b) Effectuer un traçage des tuyauteries évitant la
formation de poches d’air (pas de dos d’âne).
c) Si des points hauts sont inévitables dans la
conduite d’aspiration, les munir de purgeurs
d’air.
d) Si une crépine est nécessaire, prévoir sa section
libre de passage à 3 ou 4 fois la section de la
tuyauterie d’aspiration.
e) Si une vanne d’aspiration est nécessaire, choisir
un modèle à passage direct.
Ne pas serrer les brides avant le
contrôle final (voir § 4.4.4).
4.4.2.2 Conception de la conduite d'aspiration,
pompe en aspiration
La conduite d'aspiration doit être la plus courte et la
plus directe possible, ne jamais monter un coude
directement sur la bride d'aspiration de la pompe.
Clapet de retenue
Vanne
IMMERSION
SUFFISANTE : I
Pompe en aspiration
I
≥
3 x D
Pompe en aspiration
