16 DÉCHIQUETEUSE 9 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.8 REMPLACEMENT DES PALIERS DE
ROTOR
1. Enlevez les deux boulons retenant le couvercle d’accès
au châssis principal. Inclinez le couvercle pour accéder au
rotor.
2. Enlevez la grande protection de la courroie.
3. Enlevez la pièce d’écartement du guide de courroie. Pour
enlever le guide de courroie, retirez les boulons de 3/8 po
situés sur le côté moteur et les écrous de 5/16 situés sur le
côté logement.
4. Desserrez les boulons de la pompe hydraulique et enlevez
la courroie de la pompe hydraulique. (Passez à l’étape 5 si le
numéro d’identification du véhicule est 5VJAA00178W001015
et supérieur)
5. Pour soulager la tension de la courroie d’entraînement,
appuyez sur la pédale d’engagement de courroie. Retirez
ensuite la courroie d’entraînement des poulies. À l’aide des
boulons de blocage de la bague, enlevez celle-ci et la poulie
de l’arbre du rotor ; enlevez pour ce faire les trois boulons
situés dans la gorge de poulie et insérez-les dans les trous
filetés. Serrez les boulons uniformément jusqu’à ce que la
gorge se détache et puisse être enlevée.
6. Enlevez la vis de pression fixant la pièce d’écartement du
rotor sur le côté disque. Enlevez la pièce d’écartement de
l’arbre.
7. Enlevez du palier côté courroie les quatre boulons d’1/2 po
et enlevez le support du capteur.
Pour enlever le palier du côté rouleau d'alimentation :
1. Soulevez le rouleau d’alimentation au maximum et fixez-le.
2. Enlevez les deux écrous d’1/2 po fixant la protection de palier
en plastique.
3. Enlevez le boulon de 3/8 po retenant la pièce d’écartement
de l’arbre du rotor. Enlevez la pièce d’écartement.
4. Enlevez les deux contre-écrous d’1/2 po et les boulons d’1/2
po se trouvant dans les trous opposés.
5. Avec un extracteur tirez suffisamment le palier côté
alimentation pour qu’il ne touche pas les goujons filetés.
6. Fixez les paliers côté courroie et côté rouleau d’alimentation
sur le châssis à l’aide de 4 boulons d’1/2 po par palier. Fixez
à nouveau le support du capteur sur le palier côté courroie
à l’aide d’un boulon du palier supérieur gauche. Serrez les
boulons à un couple de 75 pi-lb.
7. Faites glisser la pièce d’écartement du côté rouleau
d'alimentation sur l'arbre. En vous assurant que la pièce
d’écartement est bien serrée contre le collier du palier, insérez
le boulon de 3/8 po et serrez-le.
8. Serrez les deux contre-écrous sur chaque palier à un couple
de 160 po-lb.
5.7 NETTOYAGE D’UN ROTOR OBSTRUÉ
Si la machine devient obstruée, levez la poignée d’engagement,
arrêtez le moteur, débrancher le fil de bougie et laissez la
machine venir à un arrêt complet avant d’enlever les débris.
Ne faites pas fonctionner la machine sans les protecteurs et
écrans corrects en place.
AVERTISSEMENT
Vérin de
rouleau
d’alimentation
Clapet de
non-retour
Goupille
d’arrêt en
position de
rangement
Console de
support
Position de
goupille
d’arrêt
L’introduction de matériau trop grand ou en trop grand nombre en
même temps peut obstruer la déchiqueteuse. Pour dégager un
disque obstrué, procéder de la manière suivante:
1. Arrêtez le moteur et attendez que toutes les pièces en
mouvement s’immobilisent.
2. Retirer les deux boulons de 3/8” qui retiennent le couvercle
d’accès sur le bâti de déchiqueteuse et soulever le couvercle
d’accès.
3. Retirer la goupille d’arrêt de sa position de rangement (voir
ci-dessous).
4. Tourner le clapet de non-retour dans le sens horaire pour
engager la pompe de vérin.
5. Pomper à l’aide de la poignée pour relever le rouleau
d’alimentation jusqu’à ce que la position de la goupille d’arrêt
s’aligne avec l’un des trous de console de support.
6. Immobiliser la position en mettant la goupille d’arrêt à travers
la console de support et la position de goupille d’arrêt.
7. Effectuer un nettoyage pour enlever les débris du disque de
déchiqueteuse, tourner le disque à la main pour s’assurer
qu’il est libre de tourner. Faire attention à éviter les lames de
déchiqueteuse lors de l’enlèvement des débris.
8. Retirer la goupille d’arrêt et la remettre dans sa position
de rangement. EN LAISSANT LA GOUPILLE D’ARRÊT
DANS TOUTE AUTRE POSITION, ON PEUT GÊNER LE
FONCTIONNEMENT DU ROULEAU D’ALIMENTATION.
9. Tourner le clapet de non-retour dans le sens antihoraire pour
débrayer la pompe et abaisser le vérin.
10. Fermer le couvercle d’accès et remettre les boulons en place.
11. Recommencer le fonctionnement avec une commande des
gaz à ¼.

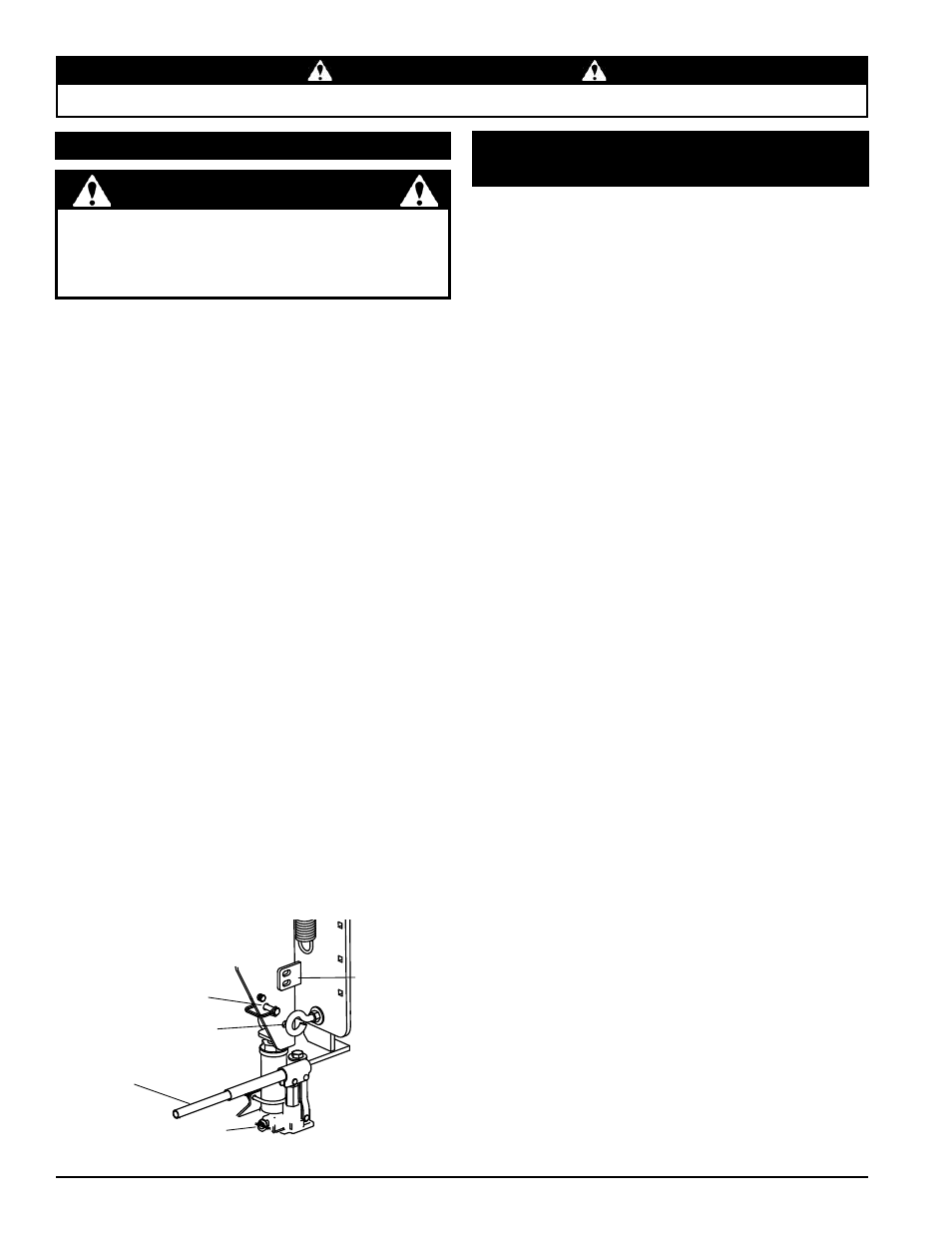

Figure 5,3. Rouleau d'alimentation jack
