Installation
D3936-FR Rev C EZ3400VL Manuel d'instructions 33
Connecter les capteurs de charge au J-Box

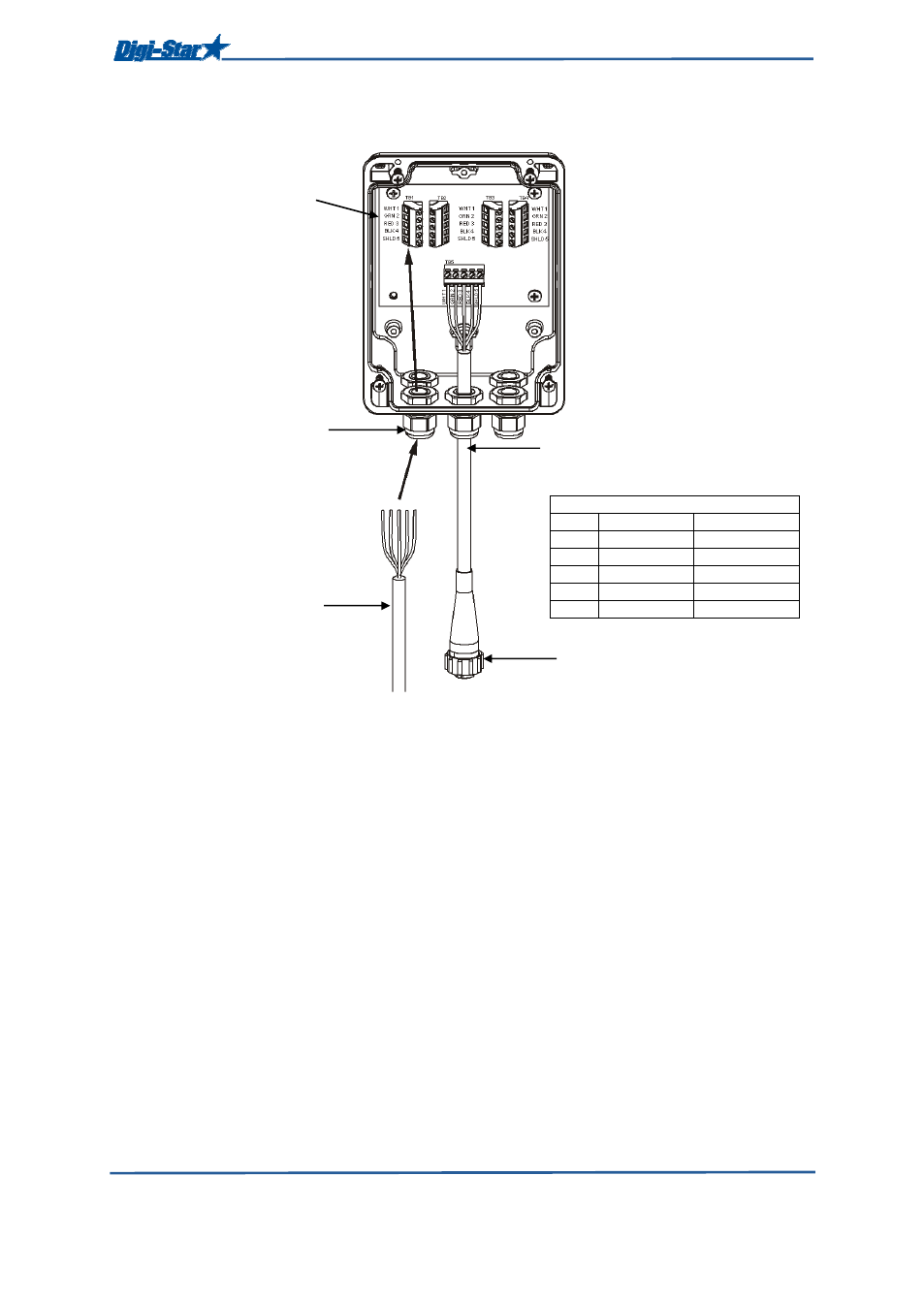

Figure4 : Branchements J-Box
Connecter les fils du
câble du capteur de
charge aux terminaux.
Bien visser les écrous
Câble du capteur de charge
Câble J-Box
Affichage d’une J-Box avec 4
connexions de capteurs de
charge
Brancher l'indicateur de pesage par le
dessous. Voir figure 3. Voir figure 3.
Couleurs des fils
Broche Couleur Description
1 Rouge Alimentation +
2 Vert Signal -
3 Blanc Signal +
4 Noir Alimentation
4 Transparent Blindé
