15
ATTENTION:
Si la charnière est trop serrée, la tension peut endommager le cadre.
Écrou de fixation
VERSION A
VERSION B
VERSION C

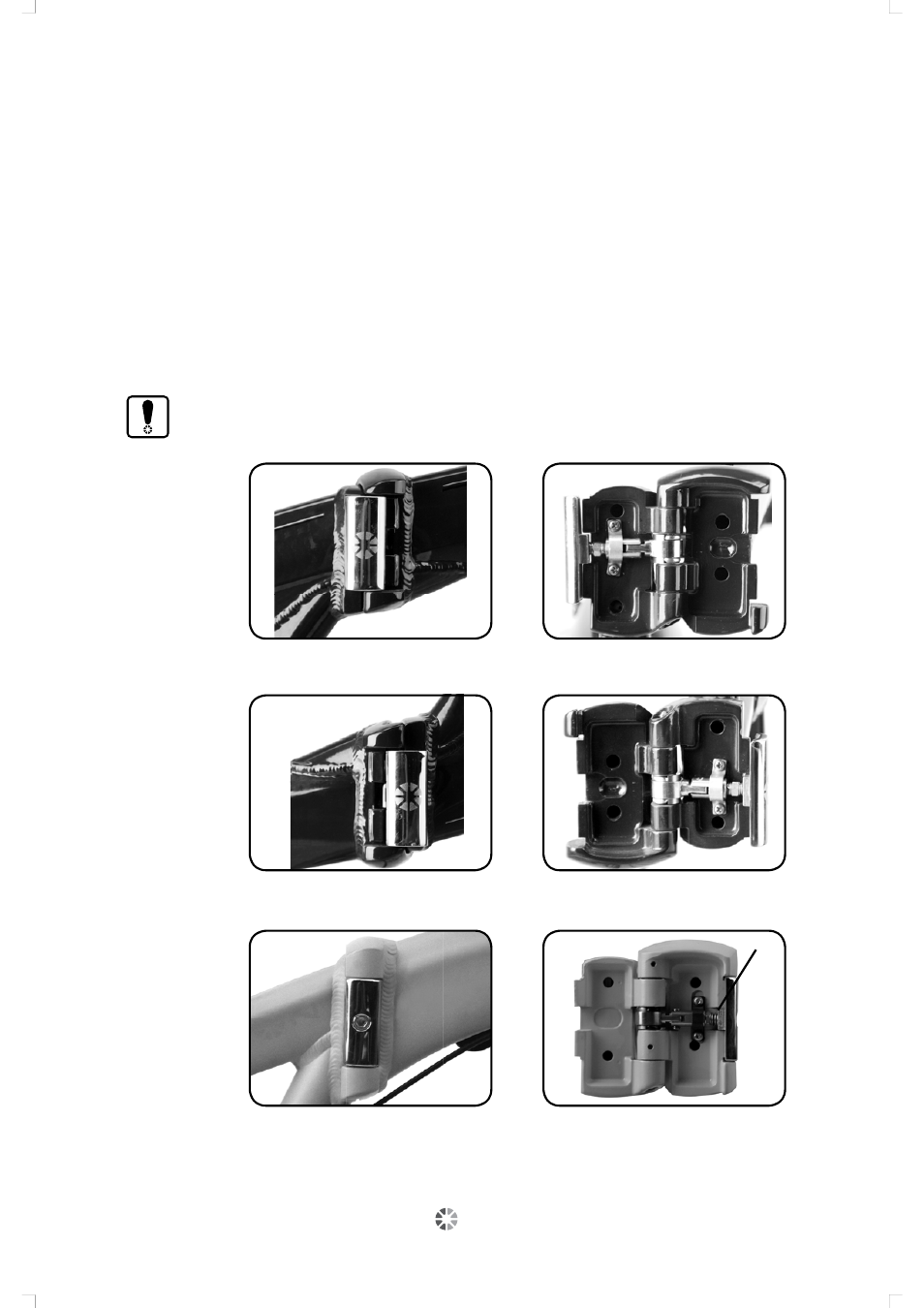

La charnière V-Clamp
Il y a différentes versions de la charnière V-Clamp. Les instructions sur le réglage de la charnière
V-Clamp sont fournies ci-dessous. Vérifiez quelle genre de charnière V-Clamp est utilisée sur votre
vélo, et suivez les instructions appropriées.
Réglez le boulon de la charnière pour que celui-ci puisse s’ouvrir et se fermer avec
une force égale de 39~88 N.
REMARQUE:
Tournez par étapes de 1/16 seulement pour éviter de trop serrer ou de trop desserrer la
charnière V-Clamp.
Vis de la charnière sur la moitié arrière
du cadre.
Vis de la charnière sur la moitié avant
du cadre.
Vis de la charnière complètement sur
la parte avant du cadre. L’écrou de
réglage est sur l’extérieur. Une clé
hexagonale de 6 mm est nécessaire
pour l’ajuster.
Ouvrez la charnière pour ajuster.
Utilisez une clé de 8 mm pour
ajuster.
Ouvrez la charnière pour ajuster.
Utilisez une clé de 8 mm pour
ajuster.
Ouvrez la charnière avant de l’ajuster.
L’écrou de fixation doit être desserré
avec une clé de 10 mm.
