Cybex 20050 Eagle NX Leg Extension - Manuel (Page 10)

Guide du propriétaire du Cybex
10

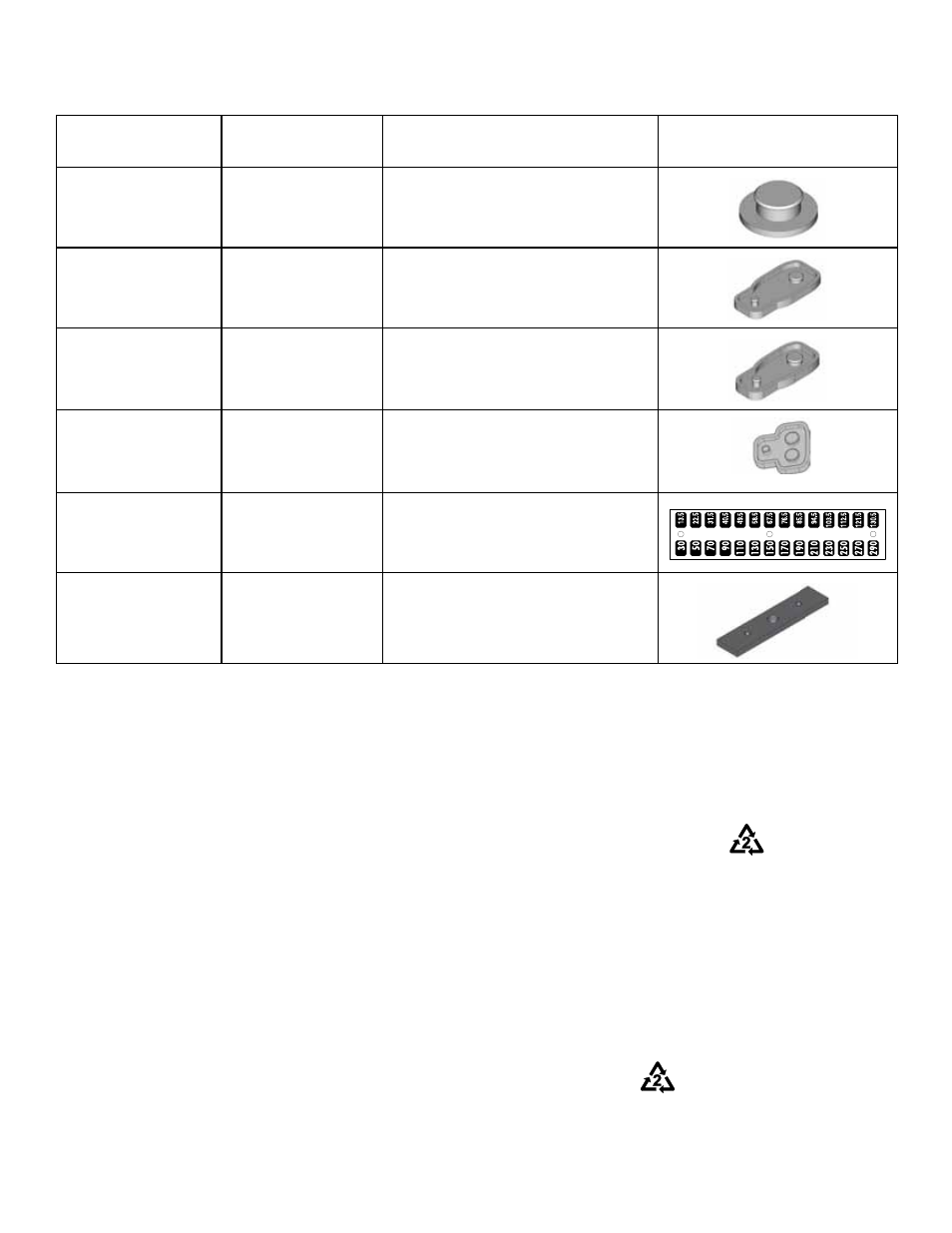

Vérifiez la liste d'éléments ci-dessous
Qté Numéro de
pièce
Description Diagramme
2 20000-339 Coussinet
2 20000-376 Coussinet
2 20000-377 Coussinet
1 20000-378 Coussinet
1 12000-560
Etiquette, Plaque de poids
(30-290)
125
OWATONNA
MFG. APPR.
TECH. PUBS. APPR. DATE DATE
REV. DWG. NO. SCALE SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
SHEET
OF
EXCEPT AS NOTED
GENERAL TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015 ANGLES ± 1° FEATURES SHOWN PERPENDICULAR OR PARALLEL SHALL BE SO WITHIN ± 1°
REMOVE ALL BURRS BREAK SHARP EDGES .005/.010 R SURFACE FINISH INDICATED PER ANSI B46.1-1985
GENERAL MACHINING
DIMENSIONS
IN INCHES
DATE DATE
THIS NOTE REFERS TO ALL PLASTIC PARTS AND ASSEMBLIES CONTAINING PLASTICS. RAW MATERIAL AND COMPONENTS ON SUB-ASSEMBLIES AND ASSEMBLIES MUST COMPLY WITH EUROPEAN DIRECTIVE RoHS 2002/95/EC. REMOVE CARBURIZATION AND SCALE FROM LASER AND PLASMA CUT EDGES 12000-560 1:1
9/14/05 REL
DECAL, WT PLATE (30 - 290)
B 2 2
9/16/05 BB
NOTES:
1. RIGHT HAND SIDE - 40 POINT HELVETICA BOLD. HORIZONTAL SCALE 80%. TRACKING -50.
2. LEFT HAND SIDE - 48 POI NT FUTURA CONDENSED BOLD.
14 4000C101 Plaque de poids
Si la machine Eagle PEUT passer par la porte
Deux personnes sont nécessaires pour cette procédure
1. Placez-la à l'endroit voulu.
2. Retirez les quatre cônes de transport à l'aide d'une clé à douilles ou d'une clé anglaise de 3/4 po.
3. Retirez les boulons des cônes à l'aide d'un marteau. Recyclez les cônes.
4. Attachez les patins à chaque pied du cadre.
5. Si la colonne de poids doit être installée, suivez la procédure d'installation des plaques de
poids et de leurs étiquettes.
Si la machine Eagle NE PASSE PAS par la porte.
Deux personnes sont nécessaires pour cette procédure
1. Retirez les quatre cônes de transport à l'aide d'une clé à douilles ou d'une clé anglaise de 3/4 po.
2. Retirez le boulon du cône avec un marteau. Recyclez le cône.
Déconnectez le câble
1. Notez les passages et les raccordements des câbles. Ceci vous aidera à les réinstaller correctement.
