Cybex 20040 Eagle NX Leg Press - Manuel (Page 15)

Guide du propriétaire du Cybex
15

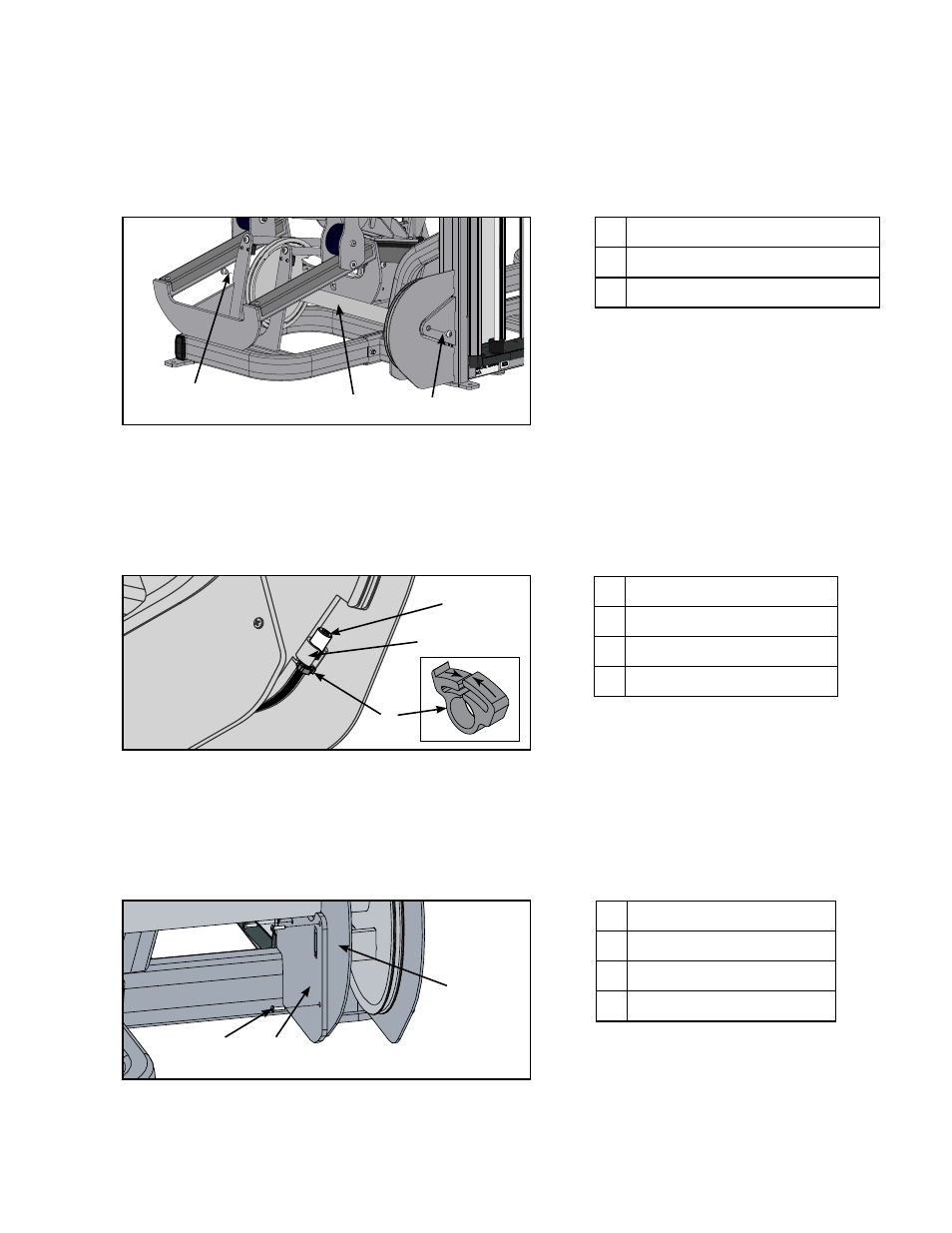

Installez la came
1. Positionnez la came sur le cadre.
2. Installez les deux vis six pans à tête bombée préalablement retirées pour fixer la came au
cadre, à l'aide de deux clés Allen de 5/16 po.
1
1 2
Description
1 Vis six pans à tête bombée
2 Came
3. Tournez la came pour avoir accès à l'encoche de la came.
4. Installez l'extrémité du câble dans l'encoche de la came.
5. Poussez les extrémités du collier de serrage l'une contre l'autre pour maintenir le câble en
place.
1
2
3
Description
1 Câble
2 Collier de serrage
3 Encoche de la came
6. Répétez l'étape ci-dessus pour le câble des poids.
Installez le bouclier
1. Installez les trois vis cruciformes qui maintiennent le bouclier au cadre, à l'aide d'un tournevis
cruciforme.
1 2
3
Description
1 Vis cruciforme (3)
2 Cadre
3 Bouclier
