Guide du propriétaire du Cybex
16

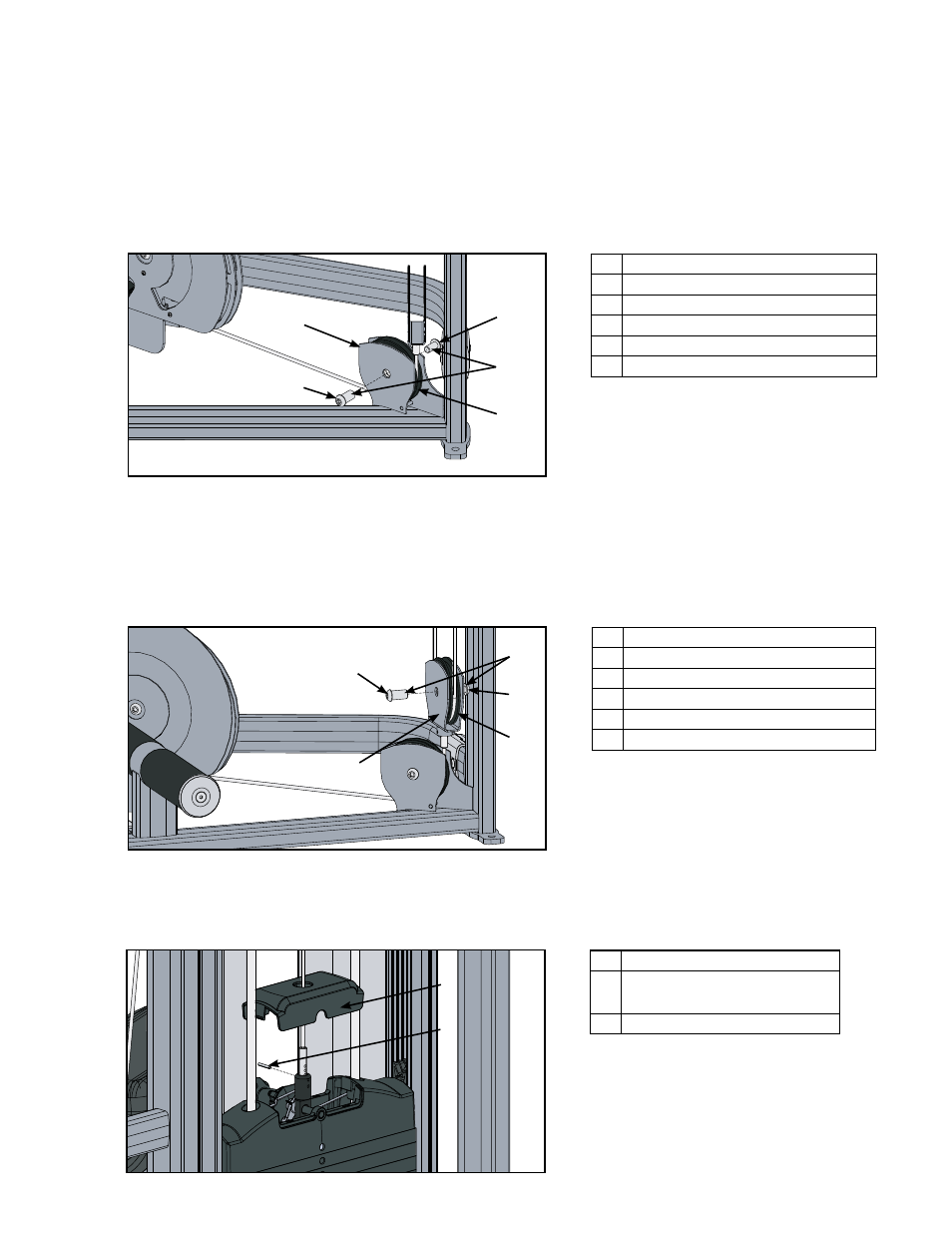

Installation de l'arbre de poulie
1. Dirigez le câble à travers le support de poulie inférieur.
2. Appliquez la loctite n° 242 sur les BHSCS et les boulons de l'arbre de poulie.
3. Installez les vis six pans à tête bombée et le boulon de l'arbre de poulie qui maintiennent la
poulie inférieure au support de poulie inférieur, à l'aide de deux clés Allen de 5/16 po.
2
3
4
1
5
Description
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3 Poulie inférieure
4 Support de poulie inférieure
5 Loctite N °242
4. Dirigez le câble à travers le support de poulie arrière.
5. Appliquez la loctite n° 242 sur les BHSCS et les boulons de l'arbre de poulie.
6. Installez les vis six pans à tête bombée et le boulon de l'arbre de poulie qui maintiennent la
poulie arrière au support de poulie arrière, à l'aide de deux clés Allen de 5/16 po.
2
3
4
1
5
Description
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3 Ensemble poulie arrière
4 Support de poulie arrière
5 Loctite N °242
7. Pressez sur les côtés du cache supérieur de la colonne de poids, et tirez vers le haut. Tirez
sur le câble jusqu'à ce qu'il soit tendu. Installez la clavette qui connecte le câble au poids
supérieur.
1
2
Description
1 Cache supérieur de la
colonne de poids
2 Clavette
