Manuel de l'utilisateur Cybex
10

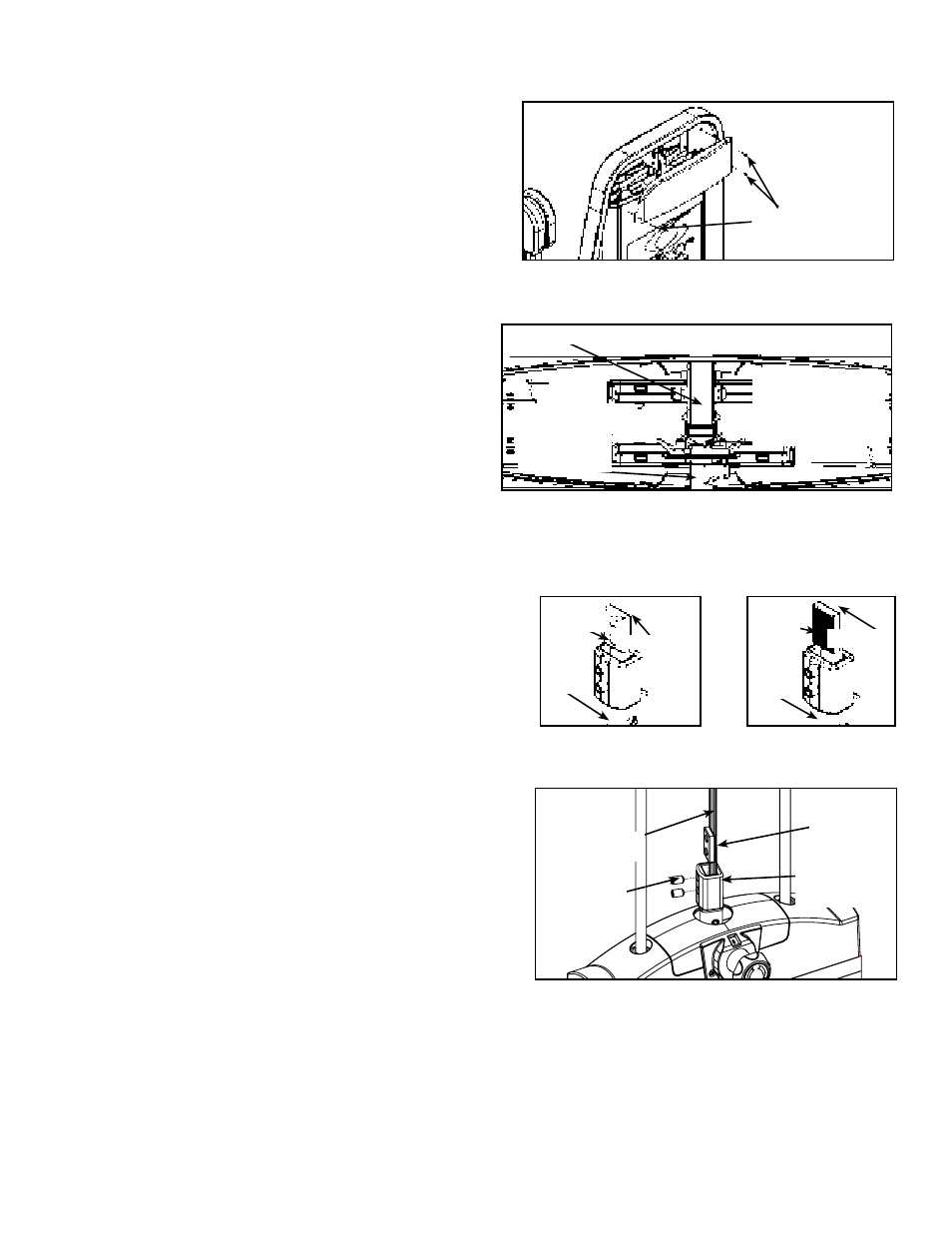

E. Installez les trois vis Phillips qui fixent le capot supérieur
(arrière). Reportez-vous à la figure 11.
F. Soulevez avec précaution le poids supérieur et assurez-
vous que la pince de la courroie (sur le poids supérieur) est
alignée correctement avec le support de la poulie supérieure
(sur l’appareil). Reportez-vous à la figure 12.
G. Faites glisser la courroie par la fente située dans la pince
de la courroie.
H. Vérifiez si la courroie et la pièce de renfort sont installées
correctement, tel qu’illustré à la figure 13A. REMARQUE :
N’installez pas la pièce de renfort à l’envers, tel qu’illustré
à la figure 13B.
I. Serrez la courroie et fixez-la à la pince à l’aide des deux vis
de calage. REMARQUE : Serrez les vis de calage au
couple
de 300-350 po/lb (33,90 - 39,55 N-m). Reportez-vous à la
figure 14.
J. Placez la goupille de la pile de poids dans chaque plaque
pour vérifier si l’installation est adéquate.
K. Sans sélectionner de résistance, déplacez le poids
supérieur vers le haut et vers le bas (pour simuler le
fonctionnement normal).
L. Demandez à un assistant de vérifier si la courroie se
déplace sans à-coups et s’achemine droit du support
de la poulie supérieure à la pince de courroie de la pile
de poids.
Figure 14
Pince de
courroie
Courroie
Pièce de
renfort
de la pince
de courroie
Vis de
calage
Figure 11
Figure 12 (vue du dessus de la poulie à la pince de courroie)
Vis
Phillips (3)
Poulie supérieure Courroie
Bouton de
réglage des
poids
incrémentiels
La pièce de renfort
et les vis de calage
(non illustrées) se
trouvent de ce côté
Acheminement correct
de la courroie
Acheminement erroné
de la courroie
Tige
Courroie
Pièce de
renfort
Tige
Courroie
Pièce
de
renfort
Figure 13A Figure 13B
