Manuel de l'utilisateur Cybex
10

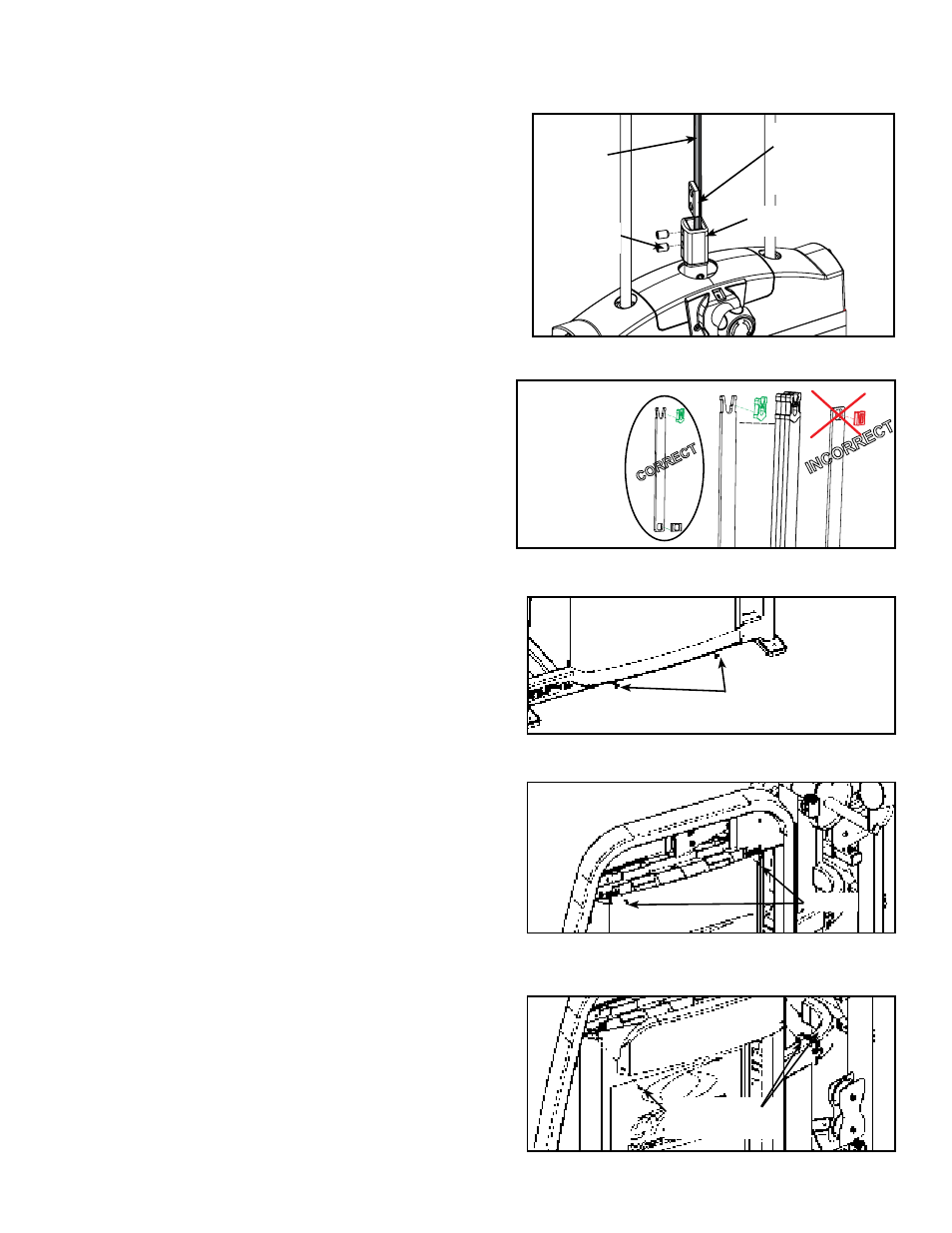

F. Serrez la courroie et fixez-la à la pince à l’aide des deux vis de calage. REMARQUE : Serrez au couple de 300-350 po/lb
(33,90 - 39,55 N-m). Reportez-vous à la figure 9.
G. Placez la goupille de la pile de poids dans chaque plaque pour
vérifier si l’installation est adéquate.
H. Sans sélectionner de résistance, déplacez le poids supérieur vers
le haut et vers le bas (pour simuler le fonctionnement normal).
I. Demandez à un assistant de vérifier si la courroie se déplace sans
à-coups et s’achemine droit du support supérieur de la poulie à la
pince de courroie supérieure.
J. Réinstallez les six poids incrémentiels retirés à l’étape 6B.
Reportez-vous à la figure 10.
K. Tournez le bouton de réglage des poids incrémentiels
pour sélectionner tous les poids de 15 lb.
8. Installez les capots arrière
A. Remettez avec précaution le capot arrière en place sur
les deux vis inférieures. Reportez-vous à la figure 11.
B. Installez les deux vis supérieures qui fixent le capot
arrière. Reportez-vous à la figure 12.
C. Installez les trois vis Phillips qui fixent le capot supérieur
(arrière). Reportez-vous à la figure 13.
Figure 11
Vis
Figure 12
Vis
Figure 13
Vis
Phillips (3)
Figure 9
Pince de
courroie
Courroie
Pièce de
renfort
de la pince
de courroie
Vis de
calage
Figure 10
INCORRECT
CORRECT
Poids
incrémentiels
