Manuel de l'utilisateur Cybex
8
D. Faites pivoter la came et détachez la courroie de pile de poids de la came (en desserrant
les deux vis de calage situées sur la pince de courroie à l’aide d’une clé Allen de 7/32 po).
Reportez-vous à la figure 1.
E. Repérez le support de poulie situé près de la came. Reportez-vous à la figure 2.
F. Enlevez le boulon, la rondelle et l’écrou hexagonal qui fixent la poulie au support de poulie.
G. Enlevez la poulie du support de poulie.
H. Retirez l’une des deux vis de blocage à tête ronde fixant l’arbre du pivot. Reportez-vous
à la figure 3.
I. Retirez avec précaution l’arbre de pivot et l’arbre de poulie. Reportez-vous à la figure 3.
REMARQUE : Faites preuve d’une extrême prudence lorsque vous
retirez l’arbre
de façon à ne pas abîmer les filets.
J. En vous faisant aider, retirez avec précaution les cinq vis
de blocage à tête ronde fixant les deux moitiés du châssis.
Reportez-vous à la figure 4.
K. Acheminez chaque moitié à leur place en les faisant passer
avec précaution par l’embrasure de la porte.
L. En vous faisant aider, assemblez les deux moitiés avec précaution
à l’aide des cinq vis de blocage à tête ronde retirées à l’étape 4J.
Reportez-vous à la figure 4.
M. Fixez prudemment l’arbre de poulie en utilisant l’arbre de pivot
et les vis de blocage à tête ronde retirées aux étapes 4H et 4I.
Reportez-vous à la figure 3.
N. Rattachez la poulie et le câble (retirés aux étapes 4F et 4G)
au support de poulie.
O. Vérifiez si les deux câbles sont acheminés correctement.
P. Rattachez la courroie de pile de poids (retirée à l’étape 4D)
à la pince de courroie de la came. Reportez-vous à la figure 1.
Q. Poursuivez avec l’étape 5C.
5. Enlevez les pieds d’expédition, puis les capots arrière
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. Coupez l’attache d’expédition fixant le poids supérieur.
C. Placez avec précaution les pieds en caoutchouc (fournis
avec l’appareil) sur chaque pied du châssis.
D. Soulevez le poids supérieur et tournez le bouton de réglage
des poids incrémentiels pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
E. Enlevez les trois vis Phillips qui fixent le capot supérieur
(arrière) et retirez le capot avec précaution. Reportez-vous
à la figure 5.
F. Desserrez les deux vis inférieures illustrées à la figure 6.
REMARQUE : Ne les enlevez pas.

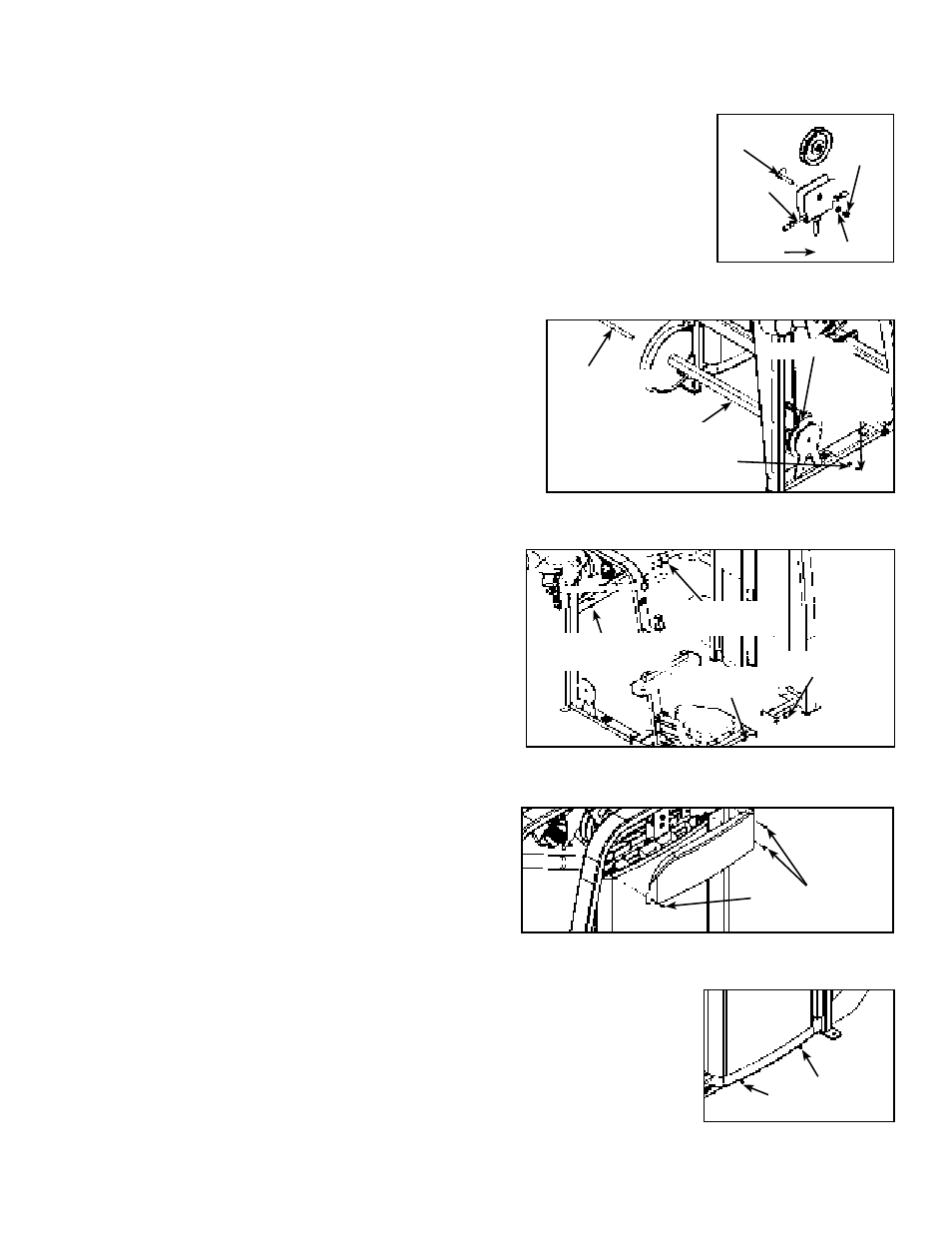

Figure 2
Boulon de
came
Contre-
écrou
en nylon
Rondelle
Câble
Câble
Figure 3
Arbre de pivot
Rondelle
Arbre de poulie
Poulie/câble
Figure 5
Vis
Phillips (3)
Figure 6
Vis (desserrer -
ne pas enlever)
Figure 4
Vis de blocage
à tête ronde (2)
Contre-écrous
en nylon (2)
Contre-écrous
en nylon (3)
Vis de blocage
à tête ronde (3)
Vis de
blocage à
tête ronde
