B. Soulevez avec précaution le poids supérieur et assurez-
vous que la pince de la courroie (sur le poids supérieur)
est alignée correctement avec le support de la poulie
supérieure (sur l’appareil). Reportez-vous à la figure 10.
C. Faites glisser la courroie par la fente située dans la pince
de la courroie.
D. Vérifiez si la courroie et la pièce de renfort sont installées
correctement, tel qu’illustré à la figure 11A. REMARQUE :
N’installez pas la pièce de renfort à l’envers, tel qu’illustré
à la figure 11B.
E. Serrez la courroie et fixez-la à la pince à l’aide des deux vis
de calage. REMARQUE : Serrez les vis de calage au couple
de
300-350 po/lb (33,90 - 39,55 N-m). Reportez-vous à la figure
12.
F. Placez la goupille de la pile de poids dans chaque plaque
pour vérifier si l’installation est adéquate.
G. Sans sélectionner de résistance, déplacez le poids supérieur
vers le haut et vers le bas (pour simuler le fonctionnement
normal).
H. Demandez à un assistant de vérifier si la courroie se déplace
sans à-coups et s’achemine droit du support de la poulie
supérieure à la pince de courroie de la pile de poids.
I. Réinstallez les six poids incrémentiels retirés à l’étape 6B.
Reportez-vous à la figure 13.
J. Tournez le bouton de réglage des poids incrémentiels pour
sélectionner tous les poids de 15 lb.
8. Installez les capots arrière
A. Remettez avec précaution le capot arrière en place sur les
deux vis inférieures. Reportez-vous à la figure 14.
B. Installez les deux vis supérieures qui fixent le capot arrière.
Reportez-vous à la figure 15.
C. Installez les trois vis Phillips qui fixent le capot supérieur
arrière. Reportez-vous à la figure 16.
Figure 14
Vis
Poulie supérieure

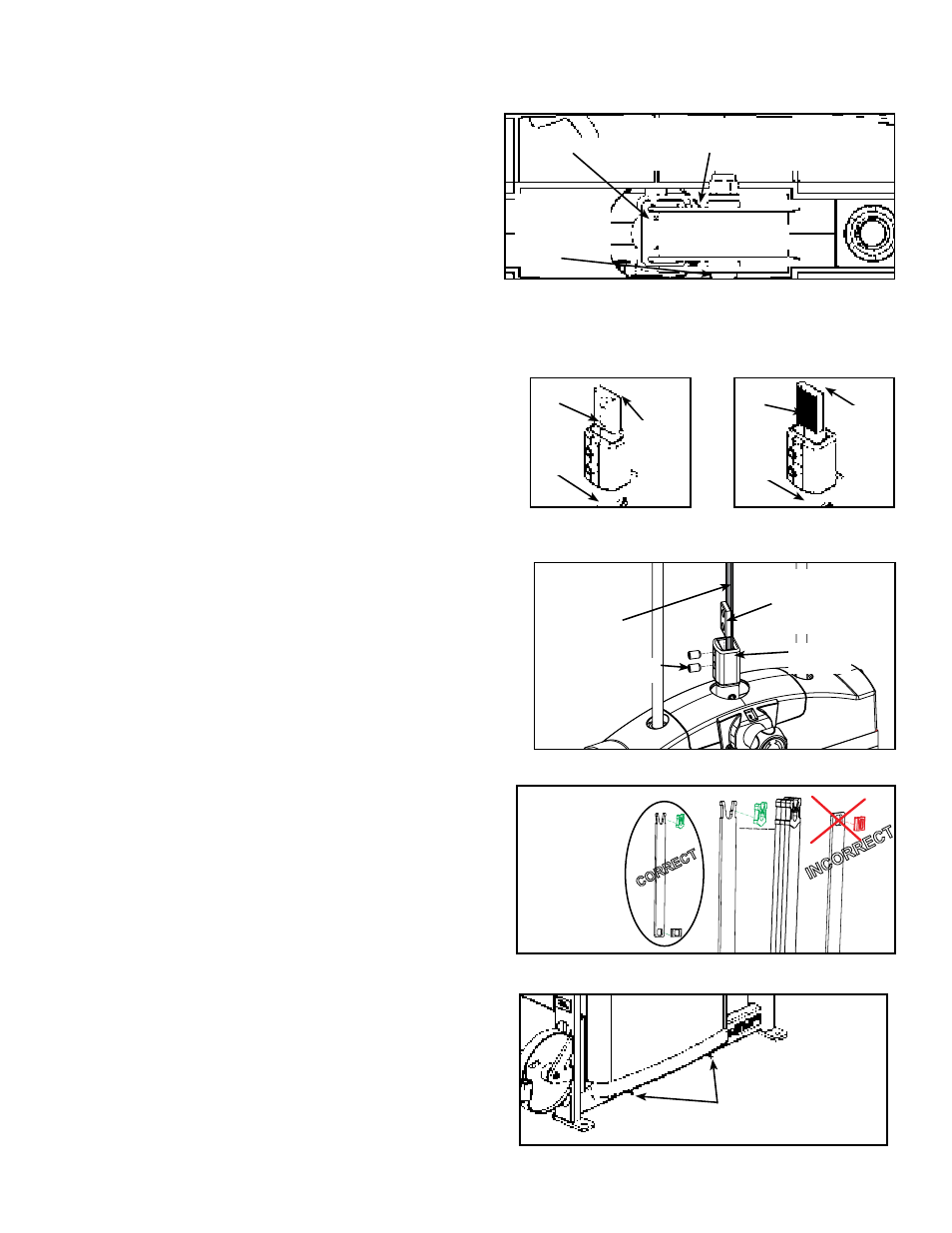

Figure 10 (vue du dessus de la poulie à la pince de courroie)
Courroie
La pièce de renfort et les vis de
calage (non illustrées) se trouvent
de ce côté
Bouton de
réglage des
poids
incrémentiels
Acheminement correct
de la courroie
Acheminement erroné
de la courroie
Tige
Courroie
Pièce
de
renfort
Tige
Courroie
Pièce
de
renfort
Figure 12
Belt
Pièce de
renfort
de la pince
de courroie
Vis de calage
Pince de
courroie
Figure 11A Figure 11B
Figure 13
INCORRECT
CORRECT
Poids
incrémentiels
