Manuel de l'utilisateur Cybex
8
Reportez-vous à la figure 1.
E. Repérez la courroie fixée à l'arbre de pivot. Retirez le boulon à épaulement et
l’écrou hexagonal fixant la courroie à l’arbre de pivot. Reportez-vous à la figure 2.
F. Retirez la poulie, puis enlevez l’autre extrémité de la courroie de la came. Reportez-vous
à la figure 3.
G. Retirez l’une des deux vis de blocage à tête ronde fixant l’arbre du pivot.
Reportez-vous à la figure 3.
H. Enlevez avec précaution l’arbre de pivot et l’arbre de poulie. Reportez-vous à la figure 3.
REMARQUE : Faites preuve d’une extrême prudence lorsque vous
retirez l’arbre de façon à ne pas abîmer les filets.
I. En vous faisant aider, retirez avec précaution les six vis de blocage
à tête ronde fixant les deux moitiés du châssis. Reportez-vous à la
figure 4.
J. Acheminez chaque moitié à leur place en les faisant passer
avec précaution par l’embrasure de la porte.
K. En vous faisant aider, assemblez les deux moitiés avec
précaution à l’aide des six vis de blocage à tête ronde
retirées à l’étape 4l. Reportez-vous à la figure 4.
L. Fixez prudemment l’arbre de poulie en utilisant l’arbre de pivot et
les vis de blocage à tête ronde retirés aux étapes 4G et 4H.
Reportez-vous à la figure 3.
M. Rattachez la courroie à la came et réinstallez la poulie (retirée
à l’étape 4F).
N. Attachez l’autre extrémité de la courroie à l’arbre à l’aide des
vis à tête ronde et du contre-écrou en nylon retirés à l’étape 4E.
Reportez-vous à la figure 2.
O. Rattachez la courroie de pile de poids (retirée à l’étape 4D)
à la pince de courroie de la came. Reportez-vous à la figure 1.
P. Poursuivez avec l’étape 5C.
5. Enlevez les pieds d’expédition, puis les capots arrière
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. Coupez l’attache d’expédition fixant le poids supérieur.
C. Placez avec précaution les pieds en caoutchouc (fournis avec
l’appareil) sur chaque pied du châssis.
D. Soulevez le poids supérieur et tournez le bouton de réglage
des poids incrémentiels pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
E. Enlevez les trois vis Phillips qui fixent le capot supérieur (arrière)
et retirez le capot avec précaution. Reportez-vous à la figure 5.

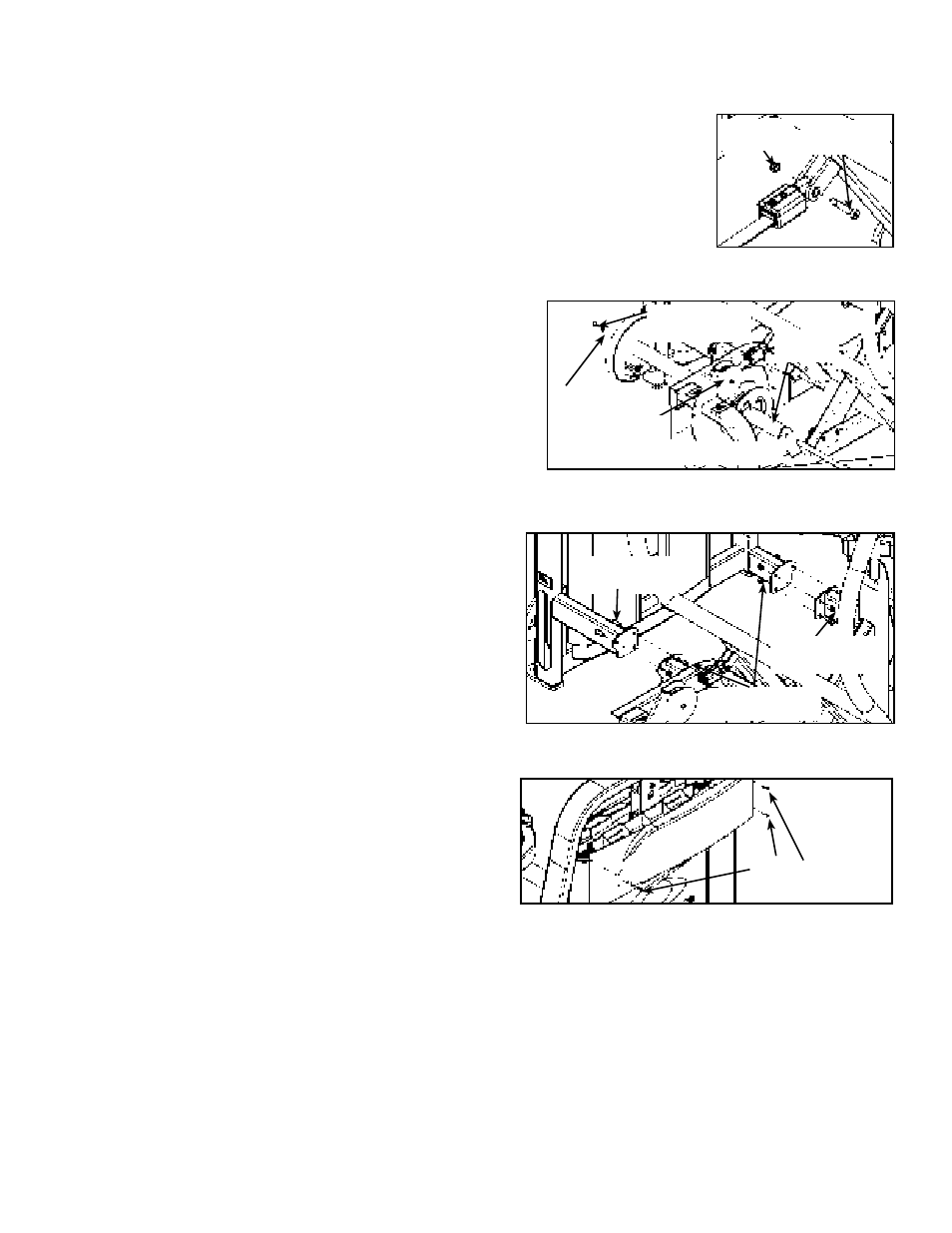

Figure 2
Figure 3
Vis de blocage
à tête ronde
Arbre de pivot
Rondelle
Poulie/câble
Figure 4
Vis de blocage
à tête ronde (3)
Contre-écrous
en nylon (6)
Vis de blocage
à tête ronde (3)
Figure 5
Vis
Phillips (3)
Boulon à
épaulement
Écrou
hexagonal
Arbre de
poulie
