Manuel de l'utilisateur Cybex
9

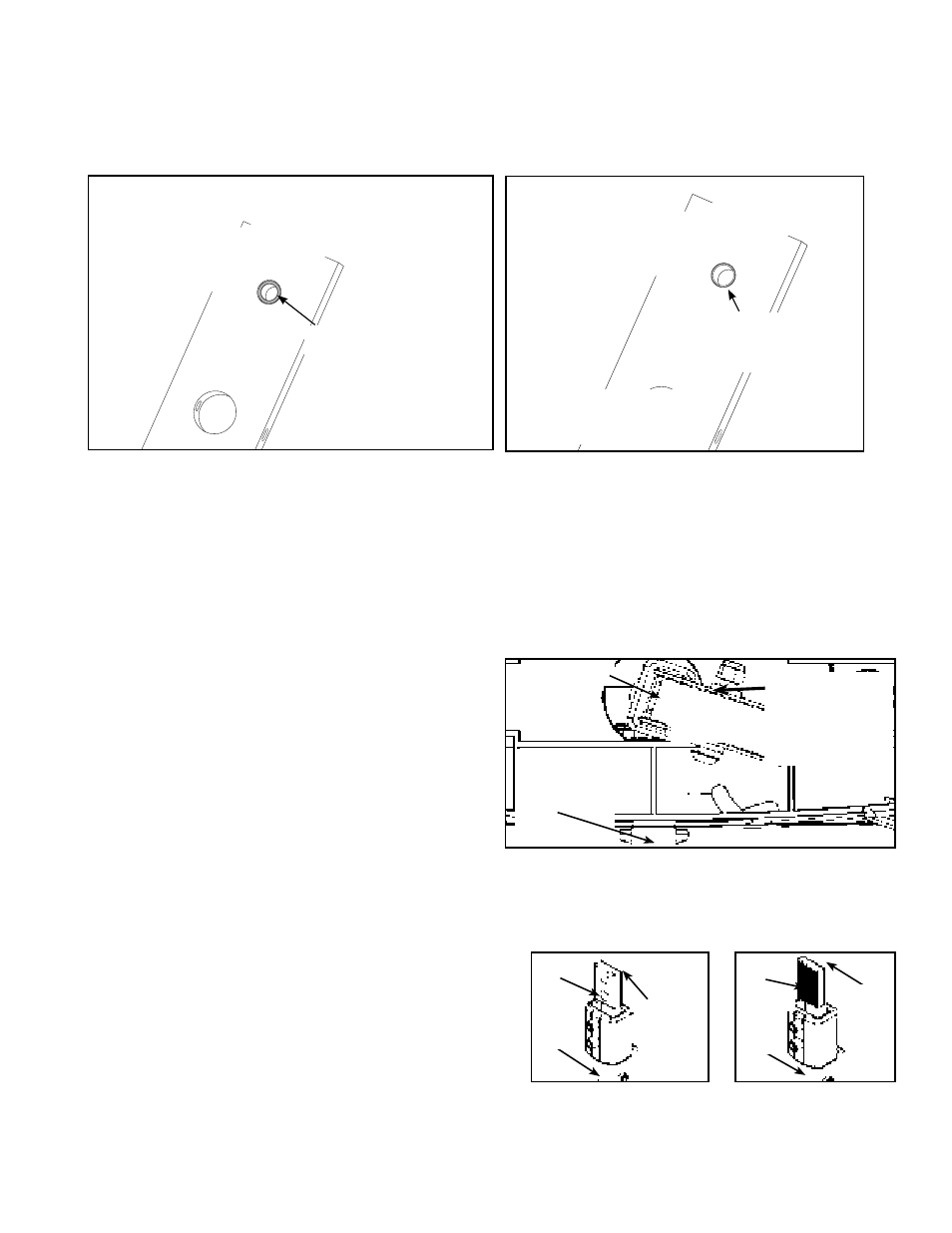

L. Abaissez la tige guide et fi xez l’anneau élastique inférieur. Répétez les étapes 6J à 6L pour l’autre tige guide.
7. Acheminement de la courroie
A. Vérifi ez si la courroie passe par le dessus du support
depoulie et acheminez l’extrémité de la courroie vers
le bas, jusqu’au poids supérieur.
B. Vérifi ez si la pince de la courroie située sur le poids
supérieur est correctement alignée avec la poulie
supérieure. REMARQUE : La courroie doit s’acheminer
tout droit de la poulie à la pince. Reportez-vous à
la fi gure 7. REMARQUE :La fi gure 7 montre une vue
en plan de la poulie supérieure
C. Faites glisser la courroie par la fente située dans la
pince de la courroie.
D. Vérifi ez si la courroie et la pièce de renfort sont
installéescorrectement, tel qu’illustré à la fi gure 8A.
REMARQUE : N’installez pas la pièce de renfort
à l’envers, tel qu’illustré à la fi gure 8B.
Figure 7
Poulie
supérieure
Bouton de
réglage des
poids
incrémentiels
Les vis de blocage
et la pièce de
renfort se trouvent
de ce côté de la
pince de courroie
Courroie
Acheminement correct
de la courroie
Acheminement erroné
de la courroie
Figure 8A Figure 8B
Tige
Courroie
Pièce
de
renfort
Tige
Courroie
Pièce
de
renfort
INCORRECT
LARGE bord de
la bague orienté
vers le haut
CORRECT
REMARQUE : Le bord étroit
de la bague doit être orienté
vers le bas.
Figure 6A Figure 6B
Bord ÉTROIT
de la bague
J. Placez l’anneau élastique inférieur et la rondelle ondulée sur la tige guide (à environ 3 po/7,62 cm de l’extrémitésupérieure
de la tige guide).
K. Soulevez la tige guide par l’orifi ce de montage et installez l’anneau élastique supérieur.
