Manuel de l'utilisateur Cybex
10

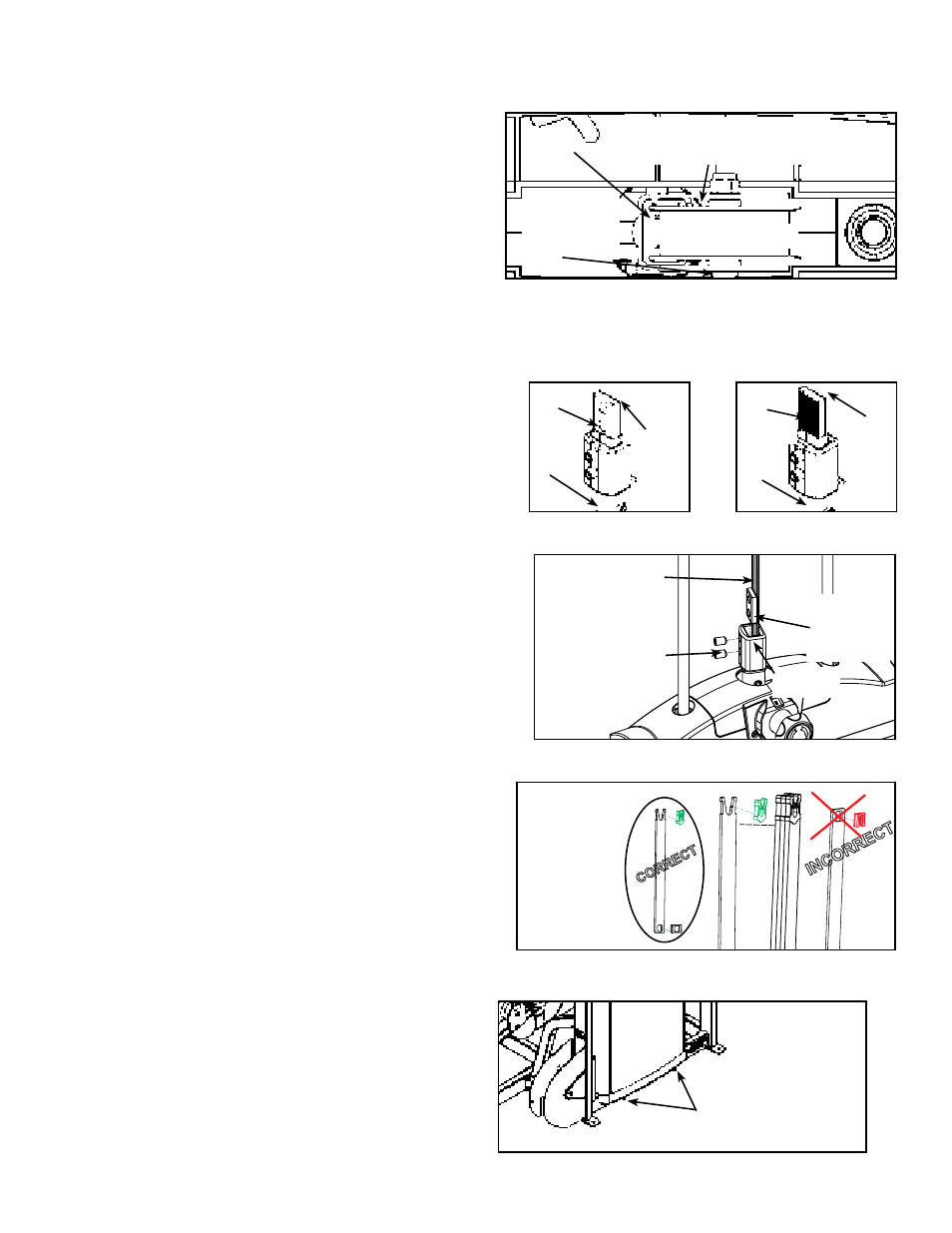

7. Acheminement de la courroie
A. Vérifiez si la courroie passe par le dessus du support de
poulie et acheminez l’extrémité de la courroie vers le bas,
jusqu’au poids supérieur.
B. Soulevez avec précaution le poids supérieur et assurez-
vous que la pince de la courroie (sur le poids supérieur) est
alignée correctement avec le support de la poulie supérieure
(sur l’appareil). Reportez-vous à la figure 10.
C. Faites glisser la courroie par la fente située dans la pince
de la courroie.
D. Vérifiez si la courroie et la pièce de renfort sont installées
correctement, tel qu’illustré à la figure 11A. REMARQUE
:N’installez pas la pièce de renfort à l’envers, tel qu’illustré
à la figure 11B.
E. Serrez la courroie et fixez-la à la pince à l’aide des deux vis de
calage. REMARQUE : Serrez les vis de calage au couple de
300-350 po/lb ( 33,90 - 39,55 N-m). Reportez-vous à la
figure 12.
F. Placez la goupille de la pile de poids dans chaque plaque
pour vérifier si l’installation est adéquate.
G. Sans sélectionner de résistance, levez le poids supérieur
puis abaissez-le (pour simuler le fonctionnement normal).
H. Demandez à un assistant de vérifier si la courroie se déplace
sans à-coups et s’achemine droit du support de la poulie
supérieure à la pince de courroie de la pile de poids.
I. Réinstallez les six poids incrémentiels retirés à l’étape 6B.
Reportez-vous à la figure 13.
J. Tournez le bouton de réglage des poids incrémentiels pour
sélectionner tous les poids de 15 lb.
8. Installez les capots arrière
A. Remettez avec précaution le capot arrière en place sur les
deux vis inférieures. Reportez-vous à la figure 14.
B. Installez les deux vis supérieures qui fixent le capot arrière.
Reportez-vous à la figure 15.
C. Installez les trois vis Phillips qui fixent le capot supérieur
(arrière). Reportez-vous à la figure 16.
Figure 12
Pince de
courroie
Courroie
Pièce de
renfort
de la pince
de courroie Vis de
calage
Figure 14
Vis
Acheminement correct
de la courroie
Acheminement erroné
de la courroie
Figure 11A
Tige
Courroie
Pièce
de
renfort
Tige
Courroie
Pièce
de
renfort
Poulie supérieure
Figure 10 (vue du dessus de la poulie à la pince de courroie)
Courroie
Bouton de
réglage des
poids
incrémentiels
Figure 11B
La pièce de renfort et les vis
de calage (non illustrées) se
trouvent de ce côté
Figure 13
INCORRECT
CORRECT
Poids
incrémentiels
