Guide du propriétaire du Cybex 750C/750R
Assemblage et configuration
Page 2-10
AVERTISSEMENT : Utilisez toujours la méthode de levage appropriée pour déplacer des articles lourds.
2. Soulevez et déplacez l’appareil
Saisissez fermement le pied arrière. A.
En utilisant la méthode de levage appropriée, soulevez le pied arrière de sorte que les roues avant B.
puissent rouler sur le sol.
Déplacez l’appareil jusqu’à l’emplacement souhaité. C.

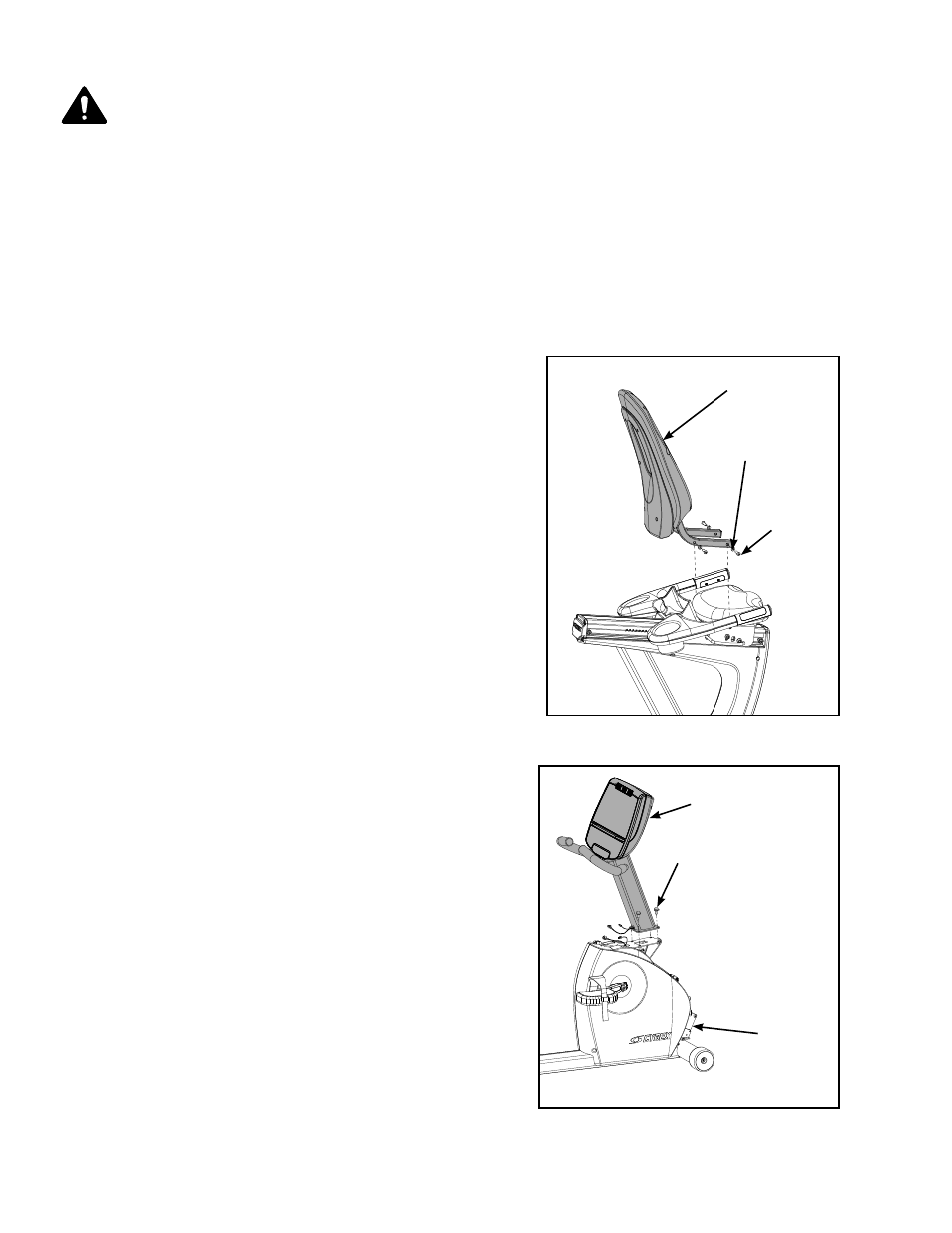

3. Installez le dossier du siège
Repérez le dossier du siège (n° 5), quatre vis 5/16-18 x 1,50 po (n° 14) et quatre rondelles 5/16 po (n° 12). A.
Reportez-vous à la fi gure 2.
Placez le dossier du siège (n° 5) dans la position adéquate B.
et enfi lez manuellement chacune des vis 5/16-18 x 1,50 po
(n° 14) et quatre rondelles 5/16 po (n° 12). Reportez-vous
à la fi gure 2.
Serrez solidement les vis 5/16 x -18 1,50 po (n° 14) avec C.
la clé Allen de 3/16 po (n° 15) fournie.
4. Fixez la console sur l’assemblage de la base
REMARQUE : Si vous fi xez le dispositif A/V optionnel, reportez-
vous aux instructions d’installation du support A/V
du 750R (fournies avec le support).
Repérez l’assemblage de la console (n° 2), les quatre vis A.
de montage 5/16-18 x 0,75 po (n° 11). Reportez-vous à la
fi gure 3.
Enfi lez à la main deux vis de montage 5/16-18 x 0,75 po B.
(n° 11) dans l’assemblage de la base. Reportez-vous à la
fi gure 4.
REMARQUE : L’assemblage de la console (n° 2) devra être
soutenu pendant les étapes 4C à 4F.
N° 11
N° 1
Figure 3
N° 2
N° 14
Figure 2
N° 5
N° 12
