Cybex 19001 Big Iron Half Rack - Manuel (Page 11)

Manuel d’utilisation de la Cybex
11
B
(8x)
C
(4x)

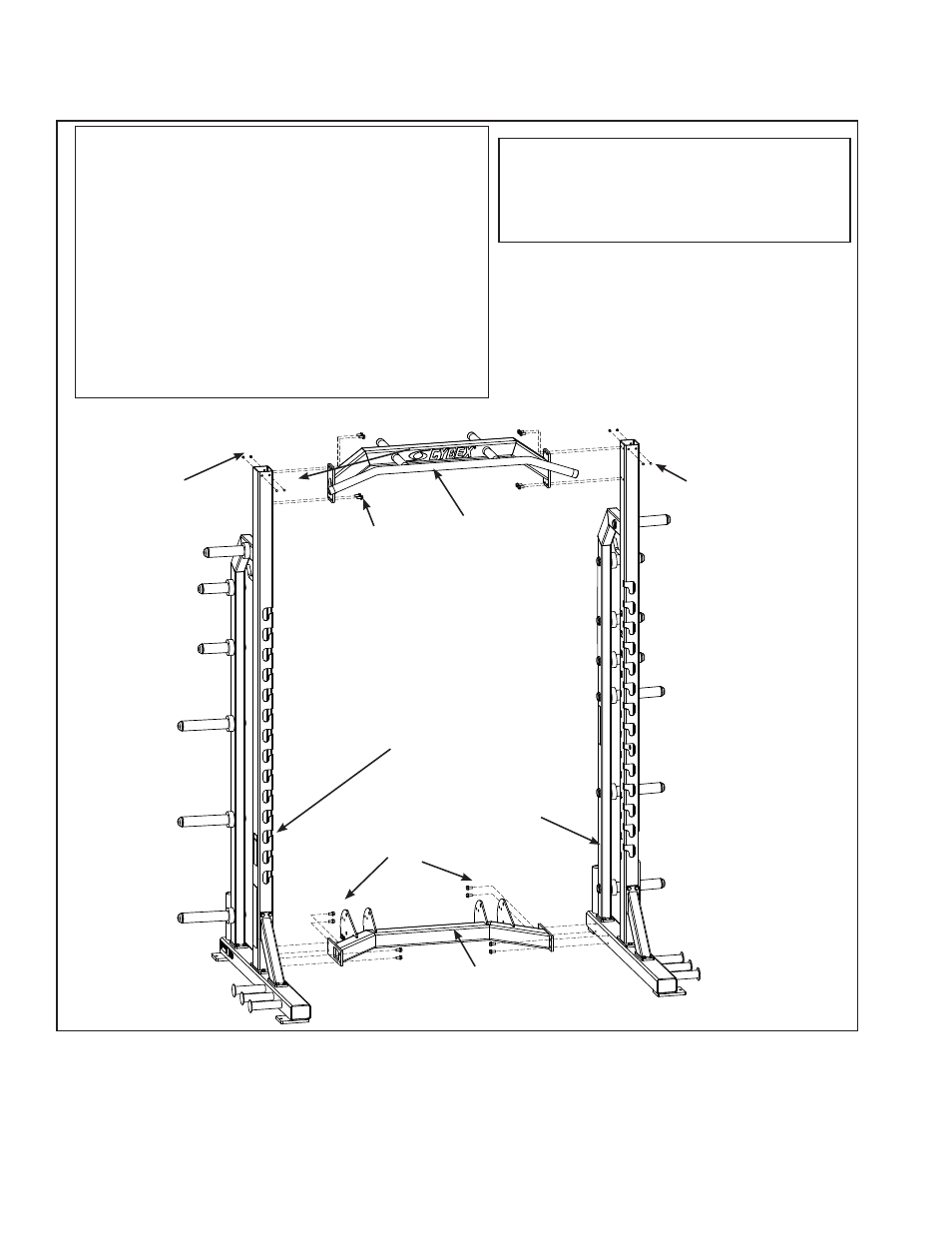

A. Tige pivot (2), 19000-346
B. Vis à tête cylindrique striée à bride
HX HD 0,375-16 X 0,75 (28), JC701115
C. Insert noir (8), PP080221
D. Butée de barre réglable, (2) RH, 19240-100
E. Butée de barre réglable, (2), LH 19240-101
F. Contre-écrou nylon 0,375-16 (8), HN704901
G. Plaque de montage (2), 19000-345
H. Vis de plaque de montage (4), JC620415
I. Pare-choc (2), 11000-384
J. Prise de barre, côté droit (1), 19220-100
K. Prise de barre, côté gauche (1), 19220-101
Serrez à fond toutes les vis à un
couple de 450 - 500 pouces-livres
(50,8 - 56,5 Nm).
C
(4x)
Barre supérieure
Côté droit de la position
de l’utilisateur
Côté gauche de
la position de
l’utilisateur
Traverse inférieure
B
(8x)
