Installation de la cartouche de ruban
Compuprint recommande l’utilisation d’une cartouche ruban
Compuprint. Pour installer une cartouche de ruban, procédez comme suit :
1. Retirez la cartouche de sa boîte. En vous aidant de la figure ci-après,
repérez le guide-ruban, la patte encliquetable, la molette avance-ruban et
les ergots de fixation de la cartouche.
2. Tournez la molette avance-ruban dans le sens de la flèche pour tendre le
ruban. Si le ruban ne défile pas, adressez-vous à votre revendeur afin
d’obtenir le remplacement de la cartouche.
3. Ouvrez le capot supérieur de l’imprimante après avoir saisi les poignées
situées à l’avant.
4. Ramenez la tête d’impression au centre de l’imprimante en la faisant
coulisser.
5. Alignez les ergots de la cartouche avec les rainures de fixation des
supports de cartouche à chaque extrémité.

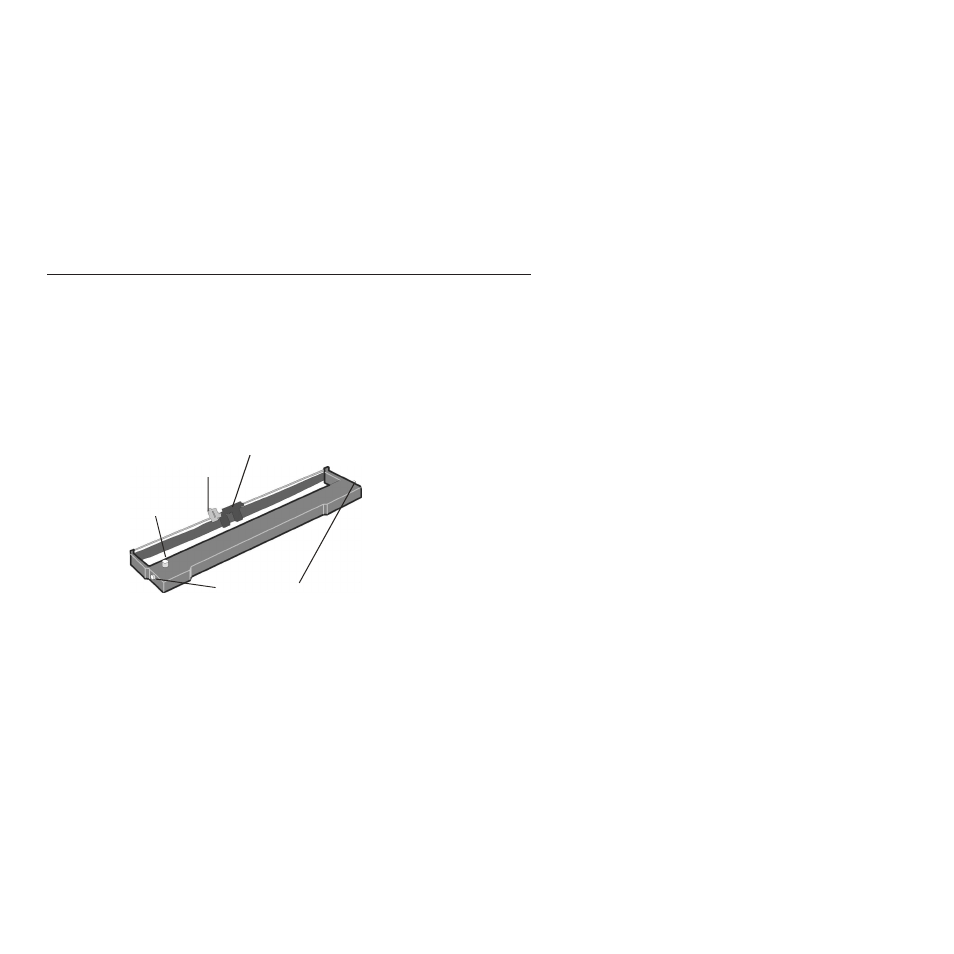

E61A2014
Patte encliquetable
Ergots de fixation de la
cartouche
Molette
avance-ruban
Guide-ruban
Configuration de l’imprimante Compuprint 4247 modèle Z03 13
