2. A l’aide du tournevis emballé avec la carte contrôleur, dévissez la semelle
métallique à l’arrière de l’imprimante.
Remarque : Conservez les deux vis et la semelle métallique pour les
réutiliser si la carte contrôleur est retirée.
3. Sortez la carte contrôleur de son carton d’emballage et de son emballage
de protection conformément aux instructions (voir «Manipulation de la
carte contrôleur», à la page 9).
4. Alignez les côtés gauche et droit de la carte contrôleur avec les rails de
l’imprimante, puis poussez la carte contrôleur dans son logement.

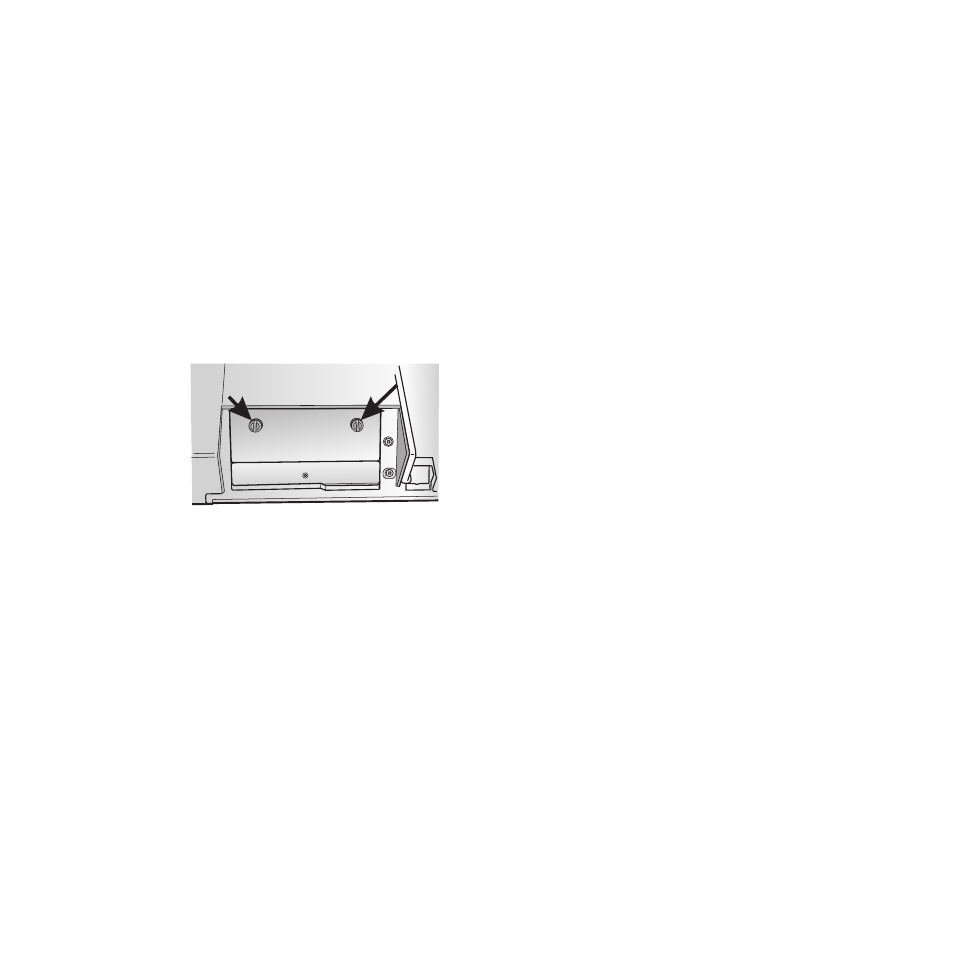

Figure 9. Retrait des deux vis de la semelle métallique
10 Guide d’installation rapide
