8
CHW4070 / CHW4070S
FR

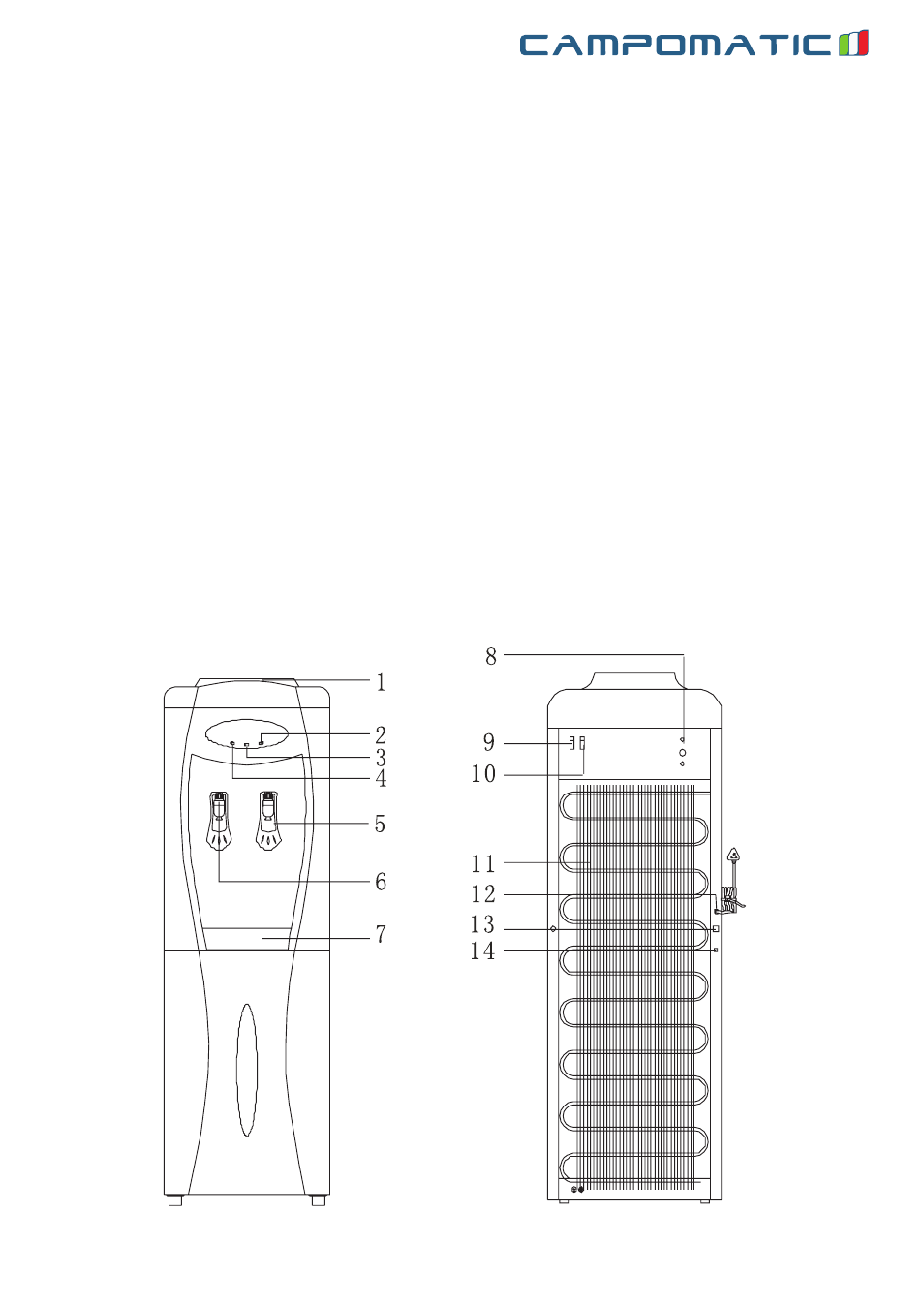

1. NOM DES PIÈCES
1. Système WaterGuard
2. Indicateur lumineux d’eau froide (Vert)
3. Indicateur lumineux d’eau chaude (Rouge)
4. Indicateur lumineux d’alimentation (jaune)
5. Robinet d’eau froide (Bleu)
6. Robinet d’eau chaude (Rouge)
7. Bac récupérateur d’eau
8. Réglage de température de l’eau
9. Interrupteur d’eau froide (vert)
10. Interrupteur d’eau chaude (rouge)
11. Radiateur (condenseur)
12. Cordon d’alimentation
13. Bouchon de drainage
14. Fil de terre
SCHÉMA DU DISTRIBUTEUR VERTICAL D’EAU FROIDE & CHAUDE
