L-1660-D 18

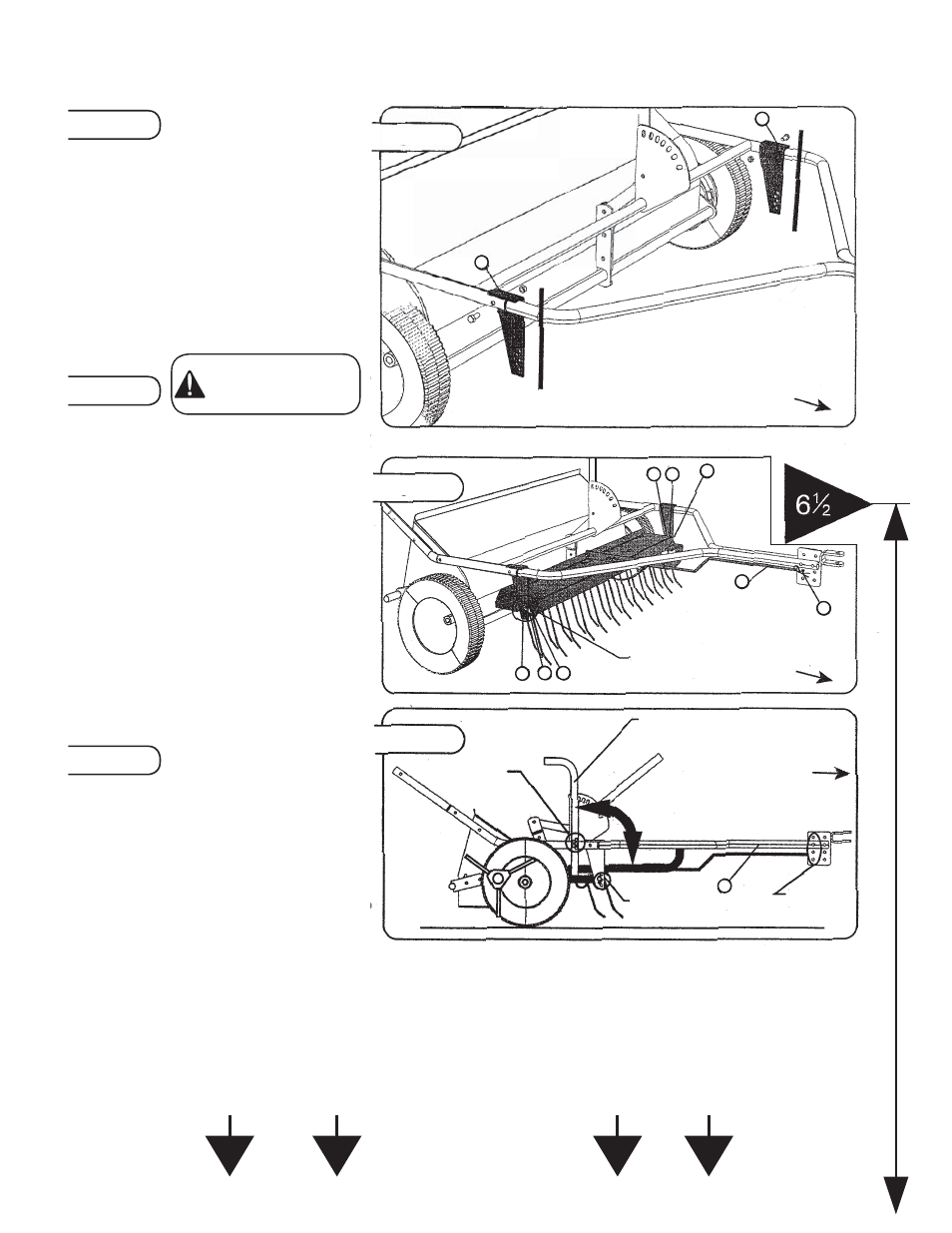

Figure 4
Figure 5
Figure 6
Figure 4
Bord « droit »
orienté vers le
tracteur
Trous de réglage
(des deux côtés)
Placez la poignée de levage en
position verticale lors de la fixation
du maillon de transport.
Réglage du
maillon de
transport
Réglage de mise à
niveau de la flèche
Pointes de la brosse =
2,5 cm (1 po) du sol
Pointes des dents = 1,2 à 2,5 cm (1/2 à 1 po) du sol
Réglage de la flèche
Tubes
d’attelage
Vers le tracteur
Ve
rs le tracteur
Ve
rs le tracteur
2
12 13 11
11
2
14
4
3
12 13
po
10. Déposez les deux boulons hexagonaux de 5/16 po x
1-1/2 po fi xant les tubes d’attelage à l’assemblage du
cadre supérieur du balai ramasseur (au niveau des
côtés).
11. Fixez les supports de fi xation gauche et droit (3 et 4) à
l’intérieur des tubes d’attelage sur le balai ramasseur à
l’aide des pièces préalablement déposées. (SERREZ
À LA MAIN UNIQUEMENT)
12. Vous constatez que les pattes profi lées des supports
de fi xation (3 et 4) se fi xent au-dessus des tubes
d’attelage et que le bord « droit » se trouve à l’avant
du balai ramasseur (ensemble de trous de réglage
orientés vers l’AVANT).
Utilisez le sac d’outils « A »
ASSEMBLAGE D’ATTELAGE
Figure 4
Figure 5
Figure 6
13. Placez la déchaumeuse préalablement assemblée
dans les tubes d’attelage avec les pointes des dents
orientées vers l’AVANT.
14. Observez l’ensemble de trous de réglage des supports
de fi xation droit et gauche (3 et 4). En mesurant à
partir du groupe vers le HAUT, localisez les trous
situés de chaque côté qui se trouvent à une distance
d’environ 13,9 cm (6-1/2 po) (cette page contient une
grande fl èche dotée d’un marquage à 13,9 cm (6-1/2
po) pour vous aider).
15. Placez le plateau de la déchaumeuse (1) de sorte que
les trous des côtés soient alignés avec la sélection
effectuée à l’étape 14.
16. Fixez-le aux trous à l’aide de deux boulons
hexagonaux de 5/16 po x 3/4 po (11), de deux
rondelles plates de 8 mm (5/16 po) (12 - entre le
plateau et les supports de fi xation) et de deux contre-
écrous de 5/16 po (13). Serrez les deux côtés jusqu’à
ce que le plateau de la déchaumeuse puisse à peine
pivoter (SERREZ LES FIXATIONS DE L’ÉTAPE 10).
17. Raccordez le maillon de transport (2) au trou avant
de l’assemblage de la manille d’attelage du balai
ramasseur (directement au-dessus ou en dessous des
tubes d’attelage, comme illustré), puis fi xez l’ensemble
à l’aide d’une goupille fendue (14).
18. Soulevez la poignée de levage (6) en position verticale
et fi xez l’extrémité opposée du maillon de transport (2)
au trou de réglage CENTRAL de la poignée de levage
(6). Fixez l’ensemble à l’aide d’une autre goupille
fendue (14).
PRENEZ SOIN DE LIRE LA
REMARQUE À LA PAGE 3
AVANT DE CONTINUER.
RÉGLAGE DES POINTES DES DENTS DE LA DÉCHAUMEUSE
IMPORTANT : le balai ramasseur doit être relié au tracteur/à la tondeuse à siège et la hauteur de la brosse doit être réglée à environ 2,5 cm (1 po) du sol.
Abaissez la poignée de levage (6), afi n de verrouiller le maillon de transport (2) à l’intérieur de la « gaine » de la poignée de levage. Le plateau doit être HORIZONTAL ou
légèrement plus haut à l’avant*.
* Si le plateau est trop HAUT à l’avant, soulevez la poignée en position verticale, retirez la goupille fendue de la poignée de levage et déplacez le maillon de transport
d’un trou vers l’ARRIÈRE. Replacez la goupille fendue. Vérifi ez la position et, au besoin, déplacez d’un trou supplémentaire jusqu’à obtention de la position idéale.
* Si le plateau est trop BAS à l’avant, soulevez la poignée en position verticale, retirez la goupille fendue de la poignée de levage et déplacez le maillon de transport
d’un trou vers l’AVANT. Replacez la goupille fendue. Vérifi ez la position et, au besoin, déplacez d’un trou supplémentaire jusqu’à obtention de la position idéale.
DU BORD INFÉRIEUR AU SOL
Pour l’étape 14
