9.
15
Bague usinée de 3/4 po
Qté 6
14
en forme de E
Qté 2
Étape 6.
21
Cale de roue
Qté 2

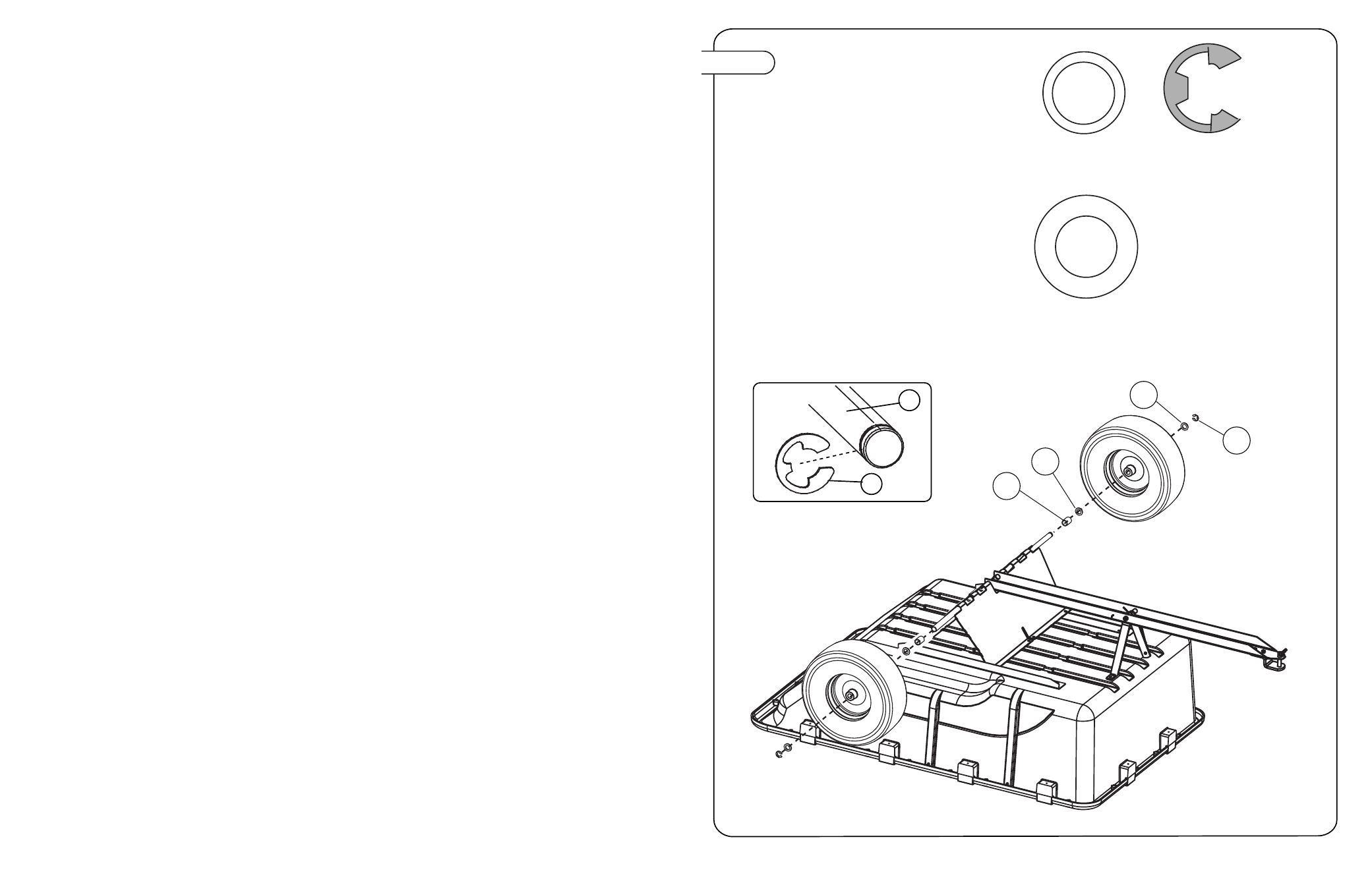

Installation des roues
21
15
15
14
6a. Respectez l’ordre des pièces lors de
l’assemblage des roues. Glissez la cale de roue
(21), suivie de la bague (15) sur l’essieu (20).
Installez la roue, suivie de la bague (15) et de
l’anneau de retenue (14).
Installez les roues avec l’embout de graissage
orienté vers l’extérieur.
À l’aide de pinces, insérez l’anneau de retenue
(14) dans la rainure de l’essieu (20). Deux
bagues (15) supplémentaires sont fournies pour
régler le jeu axial de l’essieu (20) au besoin.
6b. Les roues ne sont pas graissées à l’usine!!
Avec un graisseur, lubrifiez le module de roues
avant son utilisation. Pompez la graisse jusqu’à
ce qu’elle commence à sortir autour du roule-
ment, à l’intérieur ou à l’extérieur du moyeu.
14
20
