Assemblage – Brinly SAT-40 BH Spike Aerator Manuel d'utilisation
Page 7
Advertising

L-1643BHFR-F
6.
Étape 4.

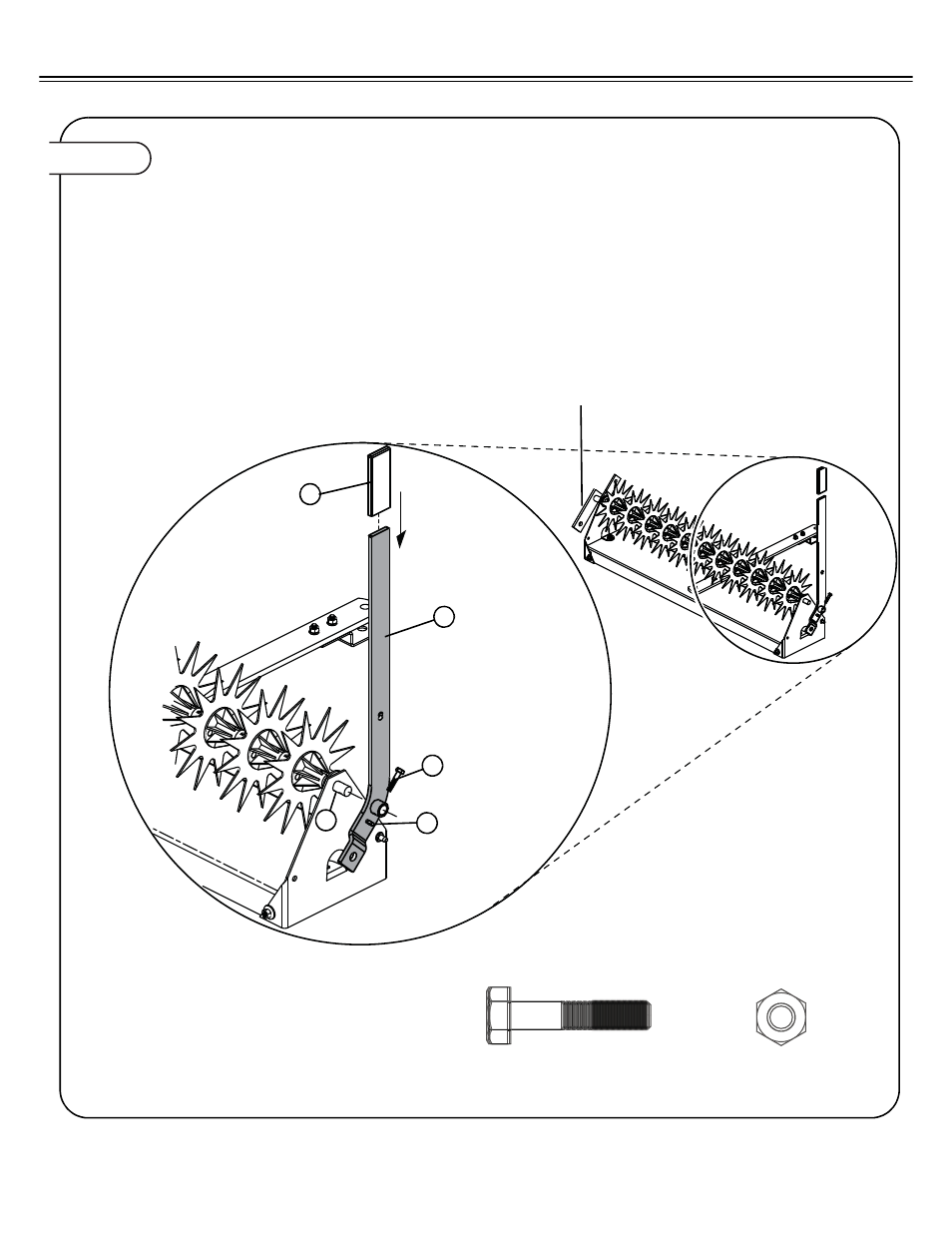

ATTACHER L'ASSEMBLAGE DE POIGNÉE.
25
Boulon hexagonal, 6 mm
(1/4 po) x 32 mm (1 1/4 po)
Qté 1
26
Contre-écrou hexagonal,
6 mm (1/4 po)
Qté 1
4a) Attacher l'assemblage de poignée (8) au bout de l'assemblage
de l'essieu (6) en introduisant un boulon hexagonal de 6 mm x 32 mm
(1/4 po x 1 1/4 po) (25) à travers le trou dans l'extrémité d'assemblage
de l'essieu et bloquer avec un écrou
hexagonal de 6 mm (1/4 po) (26), tel qu'indiqué.
Remarque : la bride de fixation de roue sur l'assemblage
de l'axe doit être positionnée vers le bas, tel qu'indiqué,
afin de monter les roues correctement.
4b) Glisser les protections de poignée (10) sur l'assemblage
de poignée (8).
8
26
25
10
6
BARRE DE MONTAGE DE ROUE
ASSEMBLAGE
