Description du produit
6
CP78xx
Mise à la terre
Description du connecteur
DVI (Interface visuelle numérique)
DVI-D
La connexion DVI (X 101) sert à la transmission du signal vidéo du PC
industriel vers le panneau de commande.
La partie purement numérique est supportée (DVI-D).
Alimentation électrique
Alimentation électrique
L’alimentation électrique du panneau de commande s’effectue au travers
de la douille M12 à 4 broches (X 102).
Interfaces USB
Entrée USB
Le PC industriel se raccorde au panneau de commande via l’entrée
USB1.1 (X 103).
La norme USB1.1 est supportée, avec un débit de données maximum de
1.5 ou 12 Mbits/s.

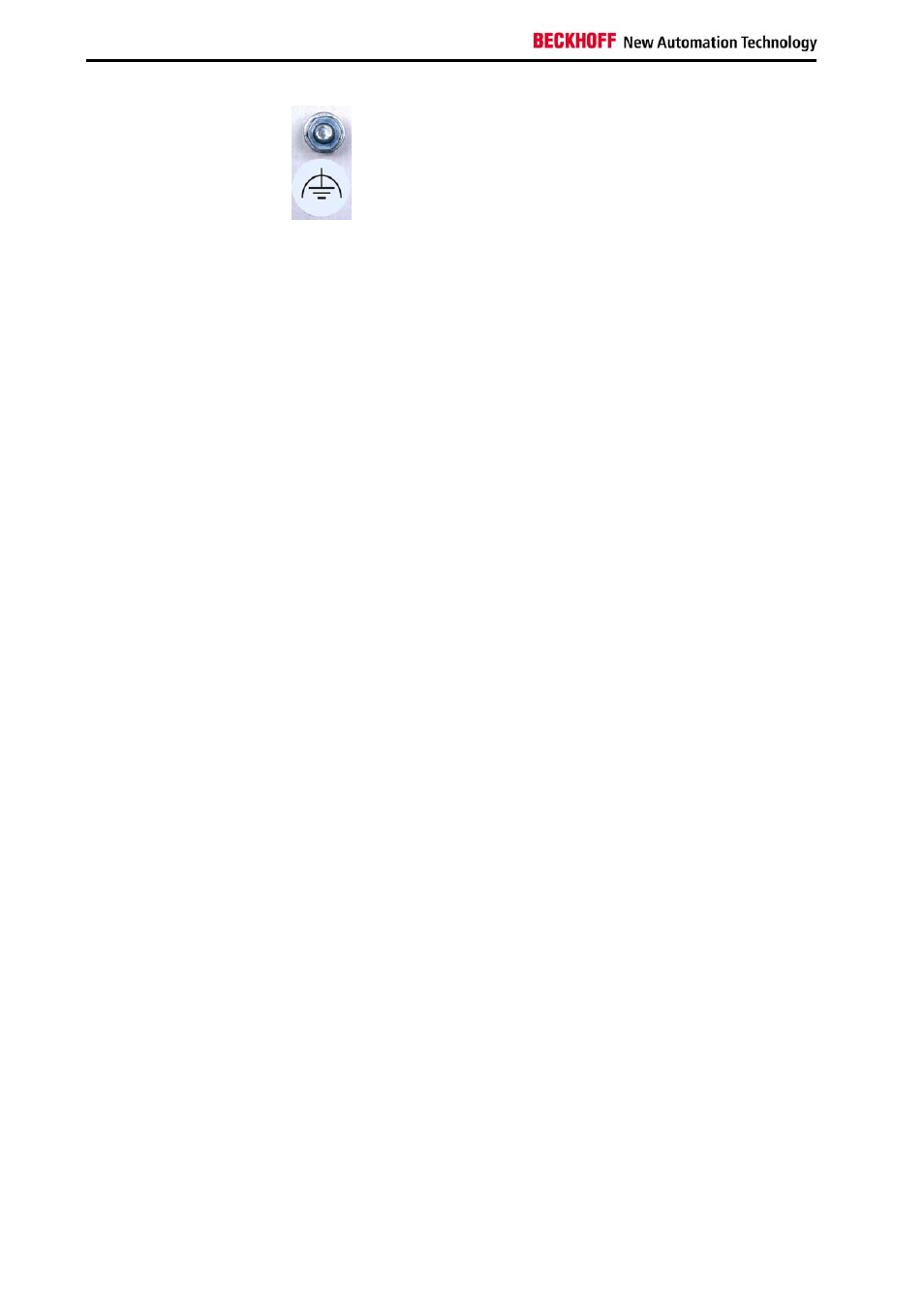

Mise à la terre
Mise à la terre
La mise à la terre du panneau de commande se réalise au travers des
boulons filetés.
