Instructions d’installation
6 C9900-U330-0010
Montage du connecteur
Montage du connecteur sur
le câble Pour monter le connecteur sur le câble, procéder de la façon suivante :
1. Dénuder les extrémités du câble (sur une longueur de 8 – 9 mm).
2. Insérer le câble dans les logements par simple engagement,
conformément à l’autocollant d’affectation des broches et au
schéma de câblage.
3. Presser la partie inférieure (partie A) du boîtier de décharge de
traction sur la partie supérieure du connecteur à ressorts jusqu’à
l’emboîtement.

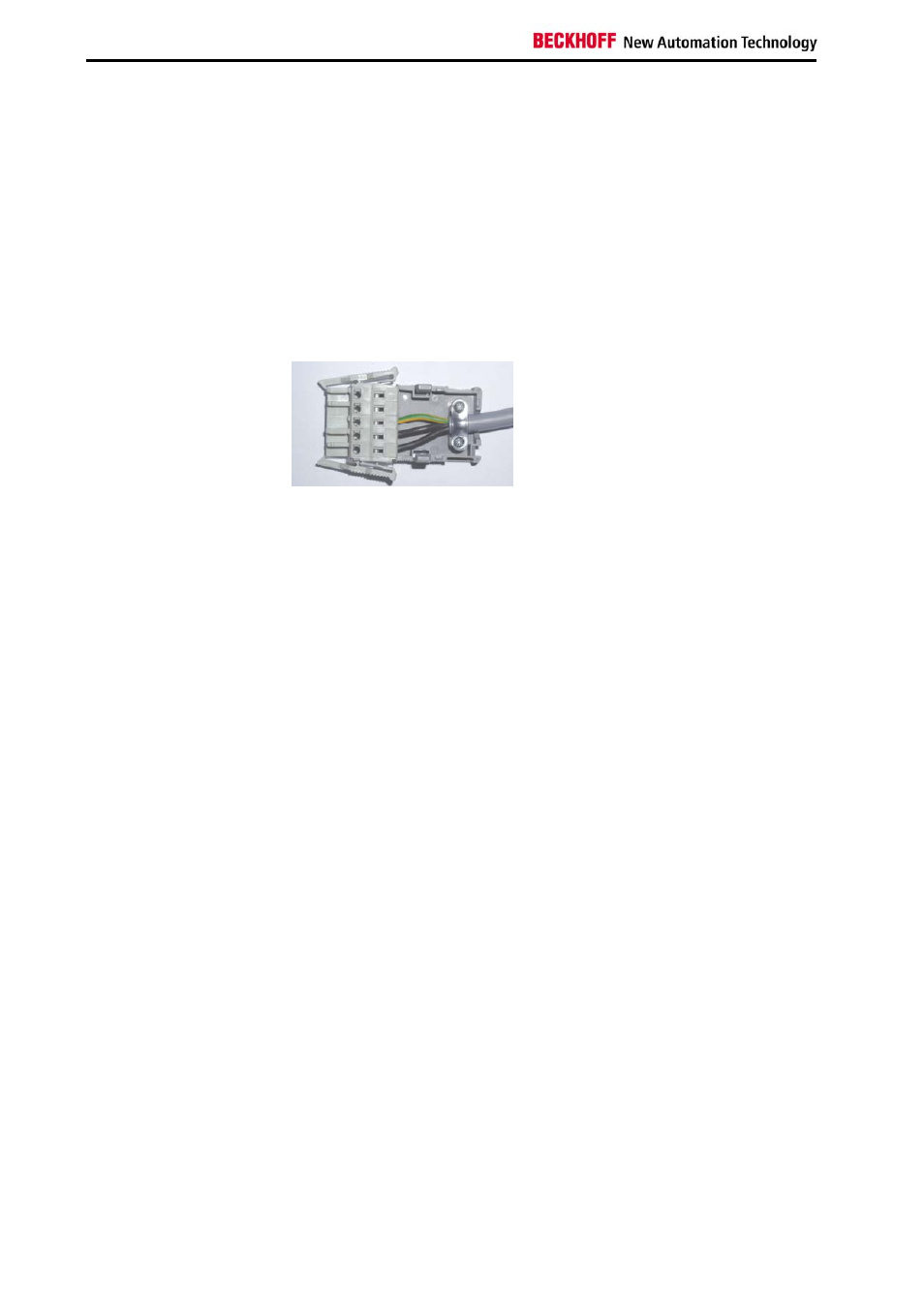

4. Monter le dispositif de décharge de traction du câble d’alimentation
en le fixant à l’aide du serre-câble (partie C) et des vis de fixation
(partie D) (voir photo ci-dessous).
Fixation du dispositif de
décharge de traction
Fixer la partie supérieure (partie B) du boîtier de décharge de traction en
l’emboîtant sur la partie inférieure.
Sections des câbles
Pour l’alimentation vers le PC industriel, utiliser des câbles d’une section
de 1,5 mm
2
(AWG 16). Si l’éloignement entre le pack d’accus et le PC est
important, utiliser des câbles d’une section de 2,5 mm
2
(AWG 14) afin
d’éviter une perte de tension trop importante dans le câble.
