Barrières de sécurité - circuits électriques dépassant le cadre des zones
14 PC Embarqué CX50x0 dans des zones explosibles

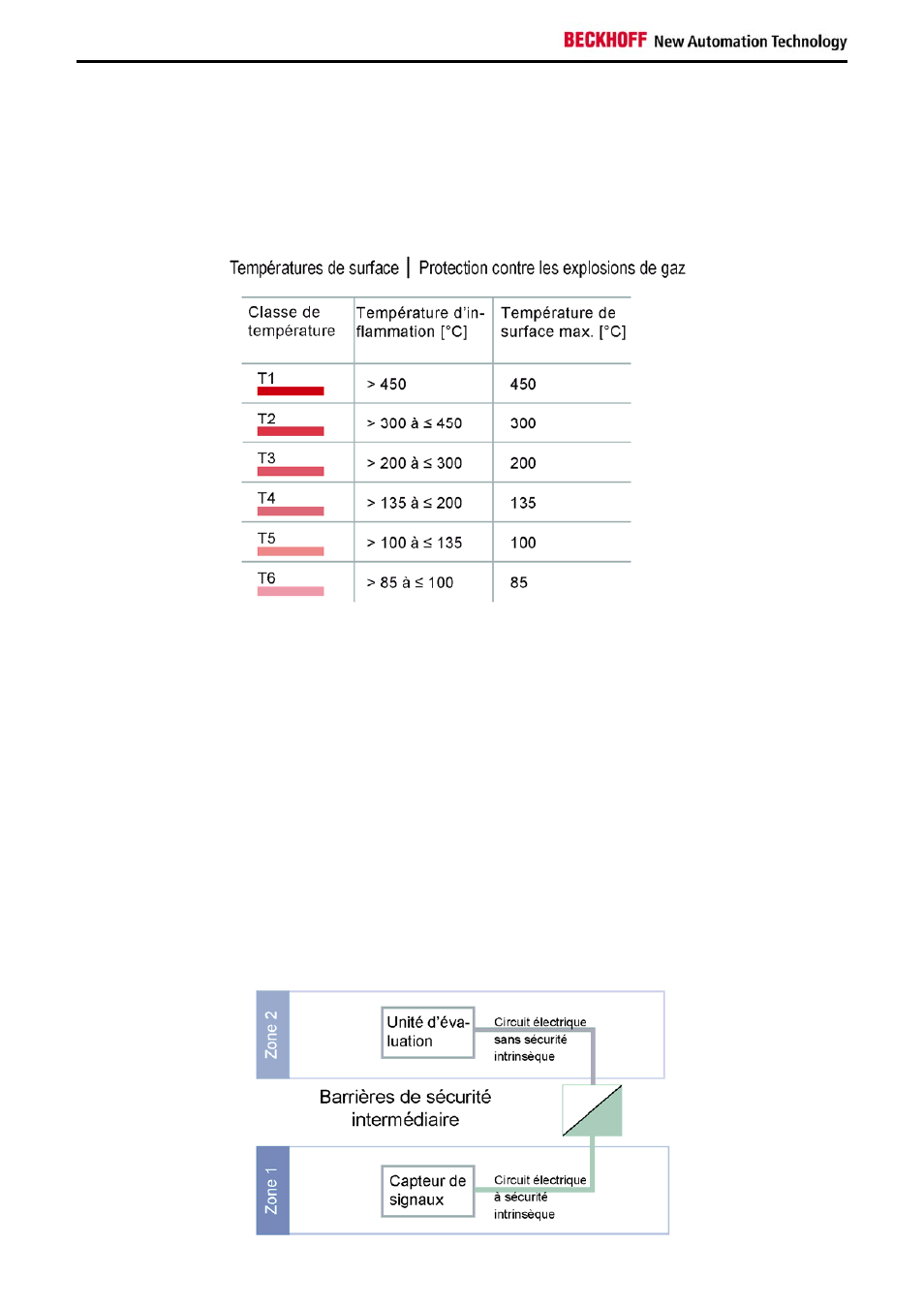

4.6.3 Classe de température
La classe de température est également pertinente pour déterminer la capacité opérationnelle. La température
d’une surface chauffée est déterminante pour la classification dans la classe de température correspondante.
La classe de température suivante supérieure inclut toutes les classes de température inférieures.
4.7 Barrières de sécurité - circuits électriques dépassant le
cadre des zones
La connexion de capteurs de signaux (détecteurs) des zones 0 et 1 à des unités d’évaluation (appareils de bus
de terrain) de la zone 2 est soumise à des règles qui sont schématisées ici. Dans les zones 0 et 1, on ne peut
utiliser que des circuits électriques à sécurité intrinsèque.
Un circuit électrique est considéré comme étant à sécurité intrinsèque si ni une étincelle ni un effet thermique
ne peut provoquer un allumage d’une certaine atmosphère explosible. Une des mesures les plus importantes
lors de la mise en place de circuits électriques à sécurité intrinsèque est la séparation sûre de tous les circuits
à sécurité intrinsèque de l’ensemble des circuits sans sécurité intrinsèque.
Si un circuit électrique à sécurité intrinsèque de la zone 0 ou 1 doit être relié à un appareil sans sécurité
intrinsèque dans la zone 2, le circuit électrique est géré via une barrière de sécurité. Elle assure la séparation
adéquate des circuits à sécurité intrinsèque et sans sécurité intrinsèque. L’illustration suivante présente un
agencement à titre d’exemple.
