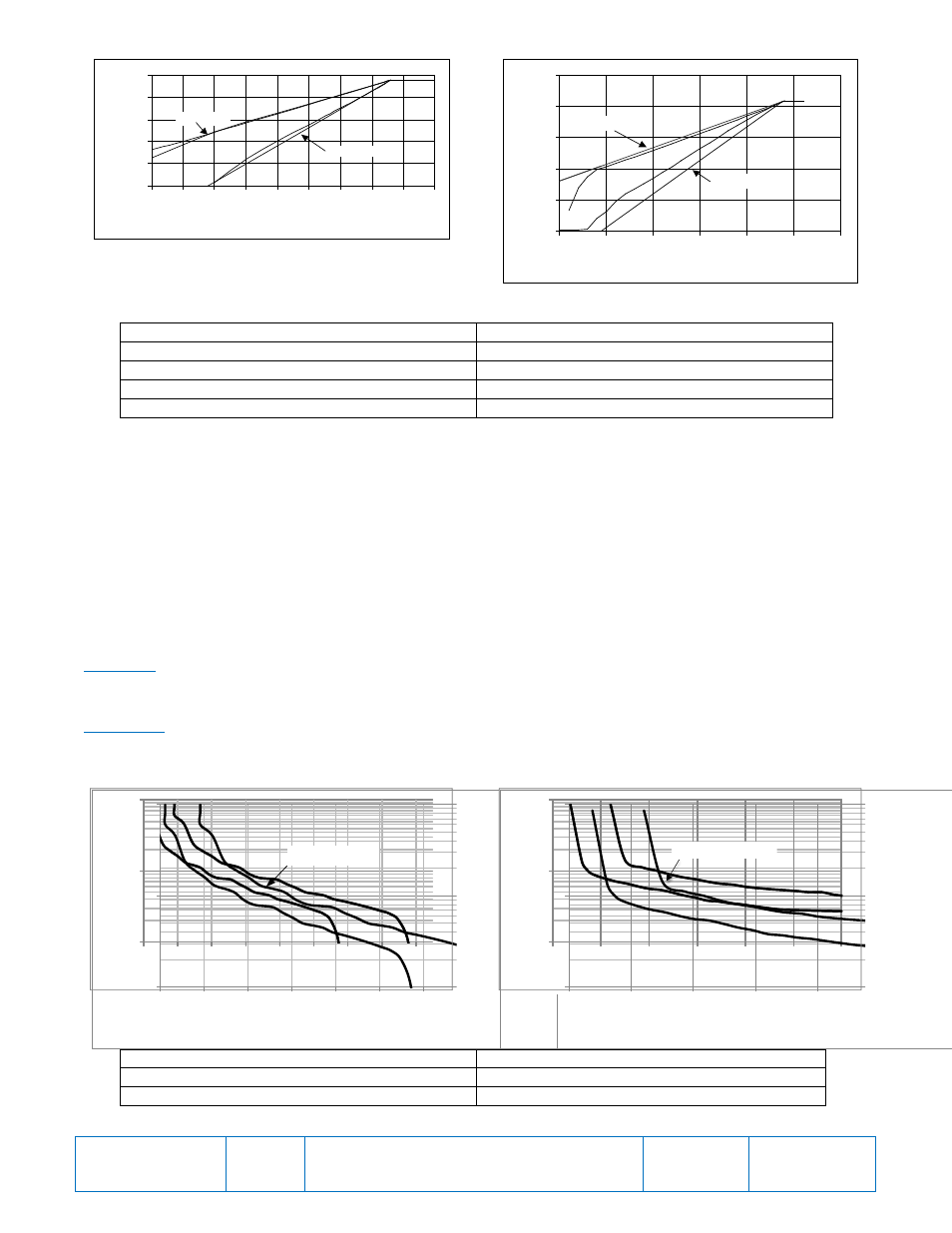

Figure 2. Modèle de mesure de 60 Hz
Figure 3. Modèle de mesure de 400 Hz
Terminal Voltage Tension de sortie
Frequency in Hertz Fréquence en hertz
Ideal 1 PU/Hz Idéale 1 PU/Hz
Ideal 2 PU/Hz Idéale 2 PU/Hz
Terminal Voltage in Volts Tension de sortie en volts
Suppression des interférences électromagnétiques (EMI)
Filtre interne. (Voir la section Conformité CE)
Progression de tension
Une progression de tension automatique se produit à partir d'une tension alternateur rémanente minimale de
6 Vca (AVC63-12) ou 12 Vca (AVC125-10).
Arrêt consécutif à une surexcitation
La protection d'arrêt consécutif à une surexcitation réduit la tension à zéro dans les délais indiqués ci-dessous
pour les tensions répertoriées. Les autres tensions et délais sont basés sur des courbes de caractéristiques à
temps inverse des Figures 4 et 5
AVC63-12
125 Vcc,
±10 % en environ 10 s
210 Vcc,
±10 % en environ 1 s ou moins
AVC125-10
250 Vcc,
±10 % en environ 10 s
360 Vcc,
±10 % en environ 4 s ou moins
1
10
100
70 90 110 130 150 170 190 210 230
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region
Figure 4. Caractéristiques d'arrêt consécutif à une
surexcitation de l'AVC63-12
1
10
100
240 260 280 300 320 340 360
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region
Figure 5. Caractéristiques d'arrêt consécutif à une
surexcitation de l'AVC125-10
Time in Seconds Durée en seconde(s)
DC Output Voltage Tension de sortie CC
Shutdown Region Région d'arrêt
0
50
100
150
200
250
20 25 30 35 40 45 50 55 60 65
Frequency In Hertz
Te
rm
ina
l V
ol
ta
ge
Ideal 1 PU/Hz
Ideal 2 PU/Hz
0
50
100
150
200
250
150 200 250 300 350 400 450
Frequency in Hertz
Te
rm
ina
l V
ol
ta
ge
i
n V
ol
ts
Ideal 2 PU/Hz
Ideal 1 PU/Hz
