INSPECTION DES SEGMENTS DU
FREIN ARRIÈRE
1. Repérez l’indicateur d’usure du
frein, situé à l’extérieur du tambour
de frein.
2. Vérifiez l’indicateur d’usure pour
voir s’il a atteint la limite d’usure
maximale.
3. Si la limite d’usure maximale a
été atteinte (l’aiguille a atteint la fin
du parcours ), remplacez les deux
segments de frein.

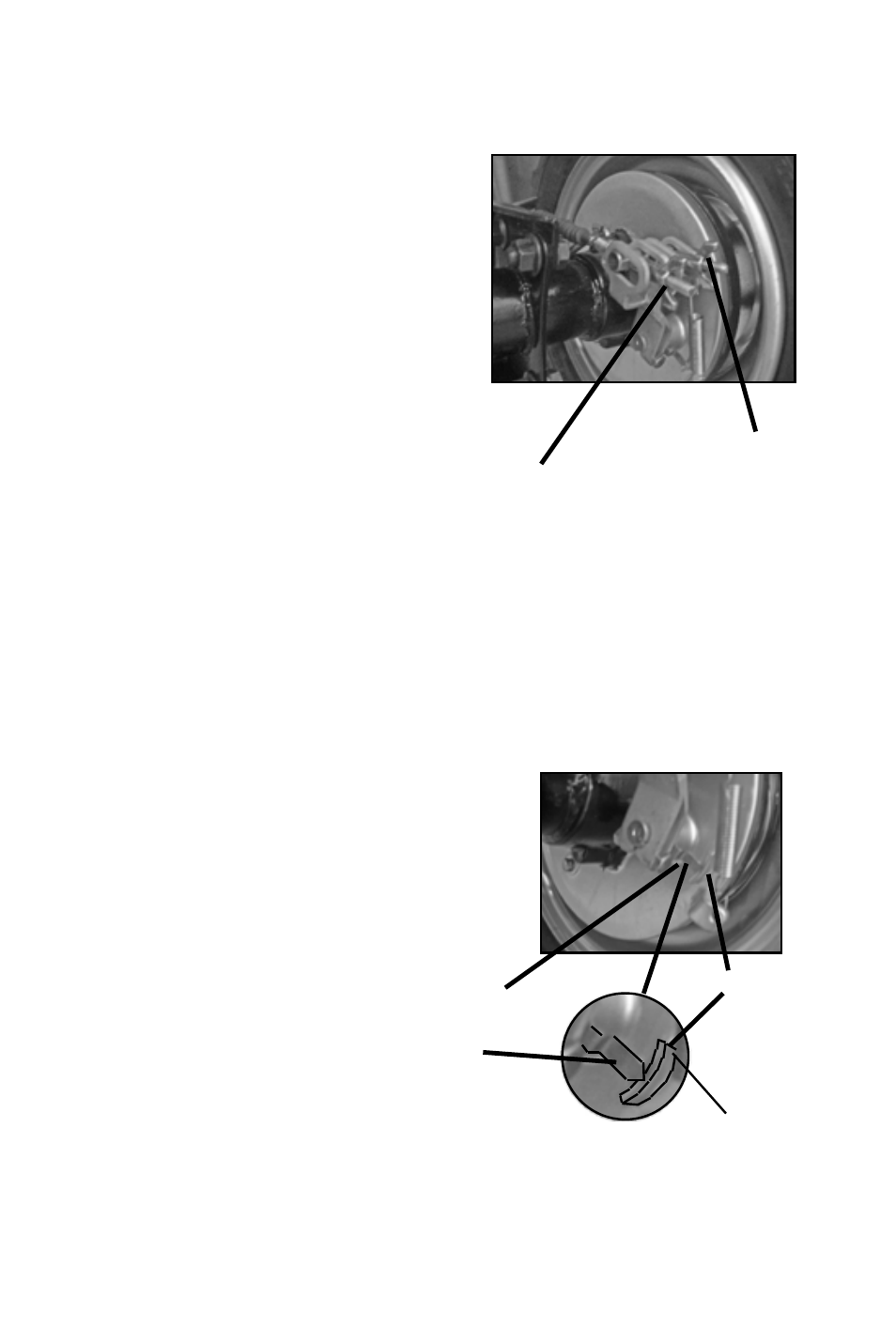

Limite d’usure
maximale
Indicateur
d’usure du frein
Repères d’usure
Ecrou d’ajustement
du câble de frein
(frein à main)
Ecrou d’ajustement
de la tige de frein
(frein à pied)
Réglage du frein à main et du frein à pied arrière
1. Essayer de déplacer le véhicule en
arrière et en avant après avoir
appliqué le frein à main arrière. Si les
roues arrière peuvent tourner, régler
le frein pour les empêcher de bouger.
2. Essayer de déplacer le véhicule en
arrière et en avant après avoir
appliqué le frein à pied arrière. Si les
roues arrière peuvent tourner, régler
le frein pour les empêcher de bouger.
3. Mesurez le jeu libre du levier de frein
à main arrière. Le jeu libre devrait
être d’environ 5 à 7 millimètres (0.2 à
0.3in).
4. Après un réglage des écrous
d’ajustement du frein, vérifiez de
nouveau les roues arrière et assurez-
vous qu’elles ne peuvent pas tourner
quand le frein est appliqué.
