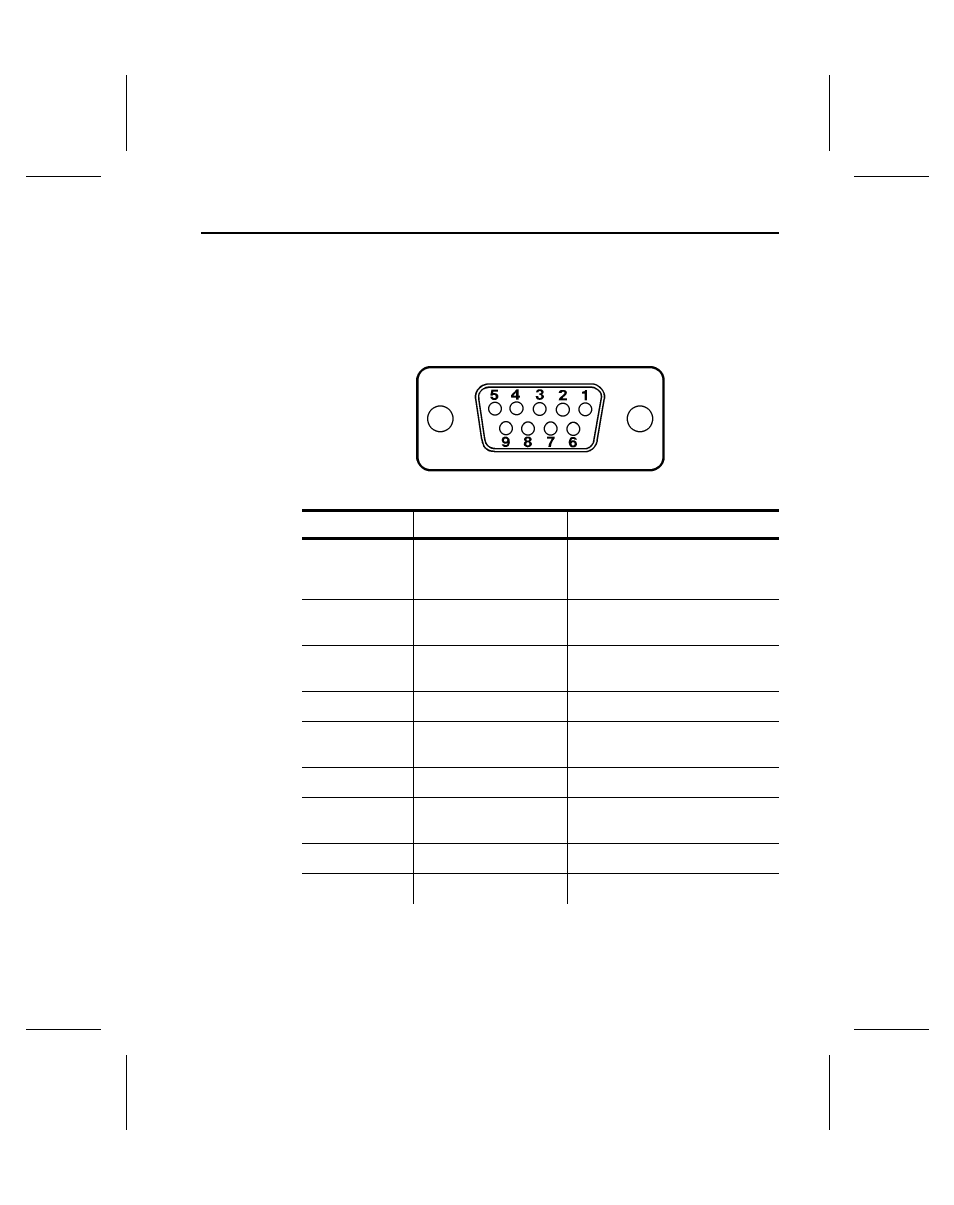

Brochage des câbles –––––––––––––––––––––––––––––––––––––––––
Le tableau ci-dessous décrit le brochage du câble de
connexion de l’imprimante. Celle-ci utilise un connecteur mâle
RS-232 à 9 broches.
Broche Description Direction
1 DTR (Terminal de
données prêt) ou +5
vdc Sortie
2 RxD (Réception de
données) Entrée
3 TxD (Transmission
de données) Sortie
4 DTR Sortie
5 SGND (Terre de
signalisation) –
6 DSR (Modem prêt) Entrée
7 RTS (Demande
pour émettre) Sortie
8 CTS (Prêt à émettre) Entrée
9 N/C (Pas de circuit) –
