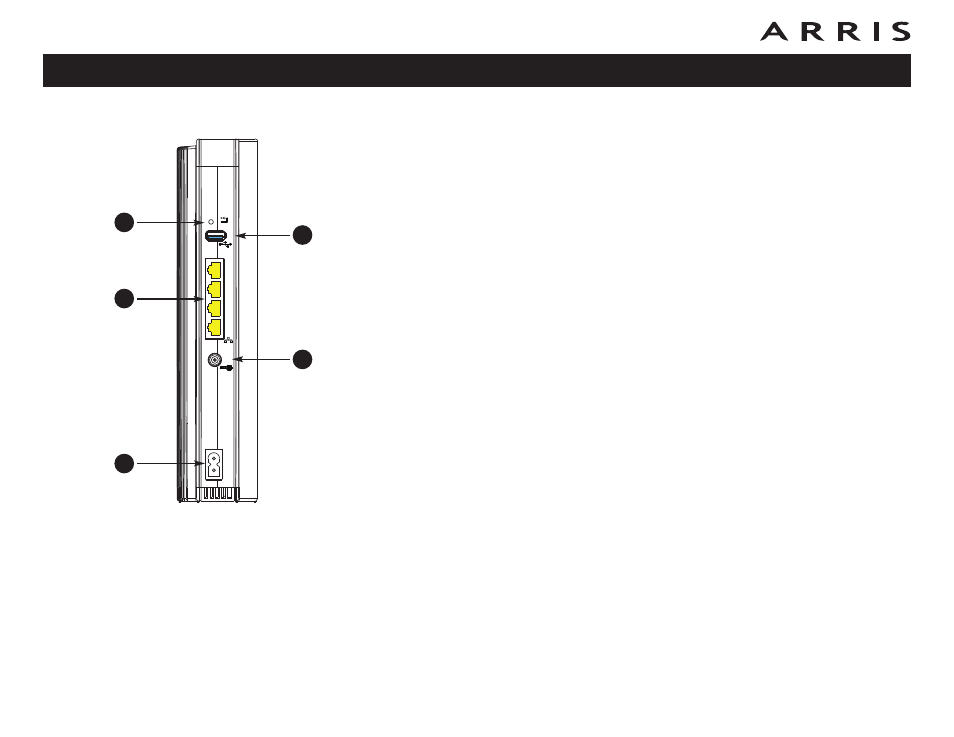

Face arrière
La face arrière de la passerelle de données est dotée des commandes et
connecteurs suivants :
A Bouton Reset : Réinitialise la passerelle de données comme si vous l’aviez
mise hors tension, puis de nouveau sous tension. Appuyez sur ce bouton à
l’aide d’un objet pointu non métallique.
B USB : Connecteur pour hôte USB (prise en charge future de dispositifs USB
externes)
C Ethernet (1 - 4) : Connecteurs permettant la connexion au port de réseau
local d’un ordinateur.
D Cable : Connecteur pour le câble coaxial.
E Power : Connecteur pour le cordon d’alimentation.
Guide d’utilisation de la passerelle de données Touchstone DG1670
Cable
Reset
USB
1
2
3
4
Ethernet 10/100/1000
A
C
B
D
E
