Instructions de montage mural
Remarque : en cas de montage sur cloisons sèches, essayez de placer le modem
téléphonique de telle sorte qu'au moins une des vis soit fixée sur un
des montants de l'armature. Cela permet de réduire les risques de
chute du modem téléphonique. Pour éviter l'échauffement du modem
téléphonique, veillez à ne pas obstruer les orifices de ventilation
latéraux.

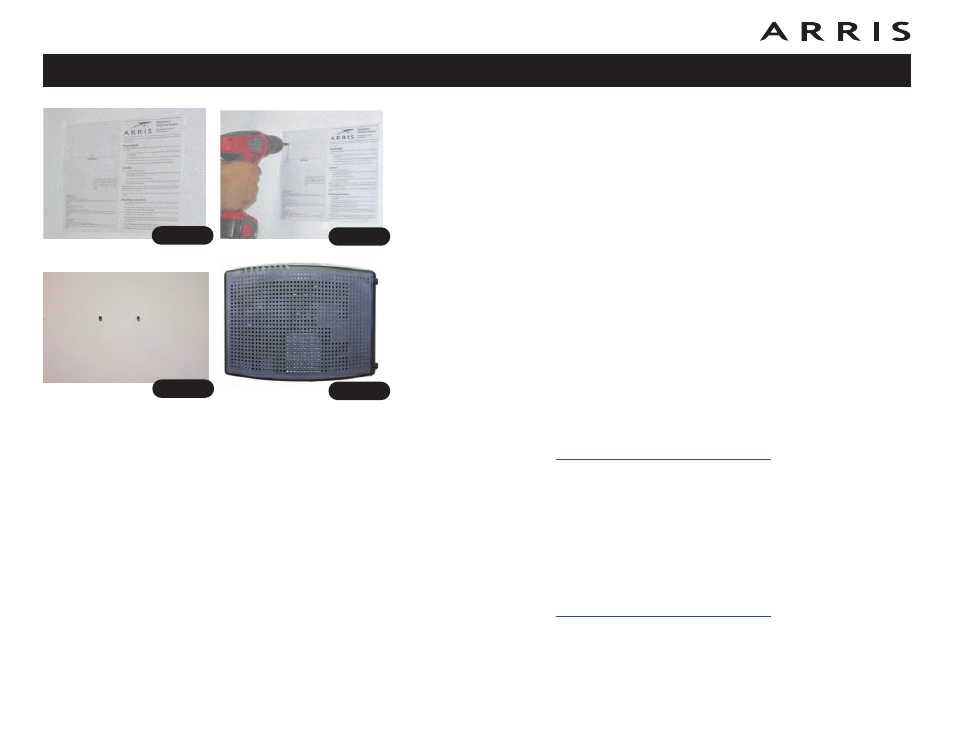

1 Placez le plan de montage sur la surface sur laquelle vous souhaitez installer
le modem téléphonique et fixez-le avec du ruban adhésif.
2 Percez les trous à l'emplacement indiqué sur le plan. Retirez le plan de
montage.
3 Si vous utilisez des ancrages pour cloisons sèches, fixez-les au mur. Vissez
ensuite les vis dans le mur, en laissant environ 3 mm de saillie entre la tête des
vis et le mur. Si vous n'utilisez pas d'ancrages, il vous suffit de visser les vis.
4 Orientez le modem téléphonique horizontalement ou verticalement, au choix.
Glissez les vis dans les deux trous de montage à l'arrière du modem
téléphonique, puis appuyez vers le bas afin de bloquer la tige de la vis dans
l'encoche prévue à cet effet.
5 Passez à l'étape Connexion du modem téléphonique .
Instructions de montage à plat
1 Placez le modem téléphonique de sorte que :
• l'air circule bien autour ;
• le panneau arrière soit face au mur ;
• il ne risque pas de tomber s'il est heurté ou déplacé.
• les orifices de ventilation sur le côté de l'unité ne soient pas obstrués.
2 Passez à l'étape Connexion du modem téléphonique .
