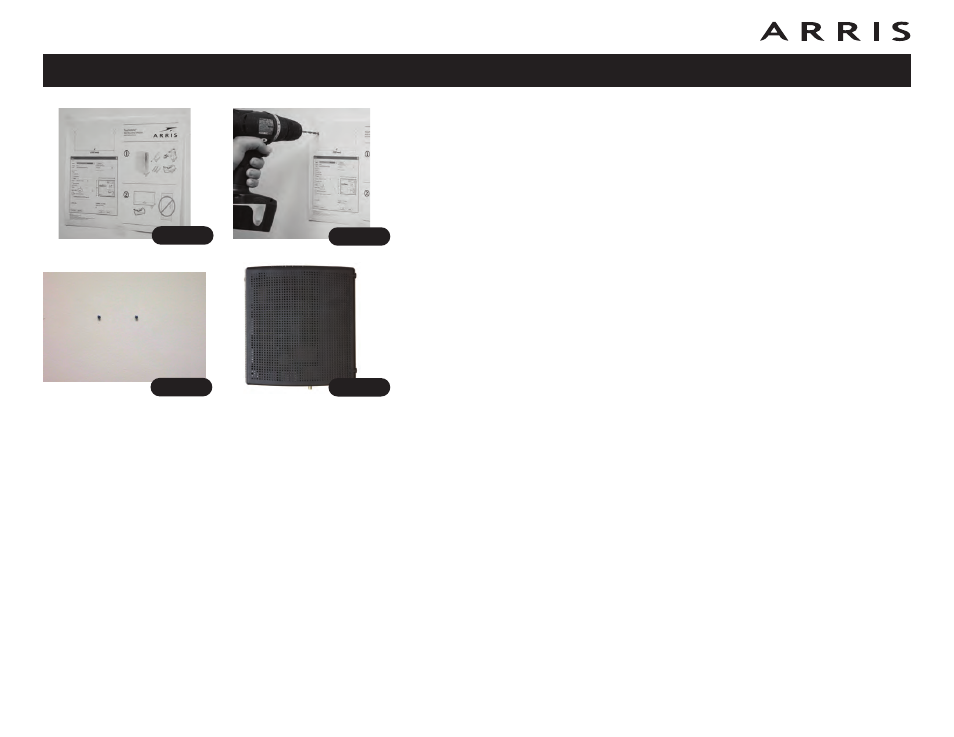

Étape 1 Étape 2
Étape 3 Étape 4
22 Guide d’utilisation de la passerelle de téléphonie Touchstone TG852
Montage de la passerelle de téléphonie
La passerelle de téléphonie peut être fixée au mur ou posée sur un bureau. En cas
de fixation murale, vous pouvez l’orienter de sorte que les témoins lumineux se
situent sur le dessus (verticalement) ou sur le côté (horizontalement).
Outils et matériel
Avant de procéder à un montage mural, munissez-vous du matériel et des outils
suivants :
• Pour le montage sur cloisons sèches : Deux ancrages pour cloisons sèches
de 1/4 po (6 mm) et une perceuse avec foret de 1/4 po (6 mm) (non fournis)
• Pour les montages sur contreplaqué ou cloisons en treillis : Deux vis
autotaraudeuses n° 6 de 1,5 po (38,1 mm) (non fournies)
• Un tournevis plat ou Phillips, en fonction des vis utilisées
• Le gabarit de fixation murale (fourni)
• Du ruban adhésif transparent pour appliquer temporairement le gabarit de
montage sur le mur (non fourni)
Emplacement
Placez toujours la passerelle de téléphonie :
• à proximité d’une prise secteur. Le cordon d’alimentation ne doit pas être
tendu à l’extrême et il est préférable de ne pas utiliser de rallonge.
• près de la prise du câble (pour éviter de faire courir les câbles dans la pièce).
Instructions
Instructions d’installation murale
Remarque : En cas de montage sur cloisons sèches, tentez de placer la passerelle
de téléphonie de telle sorte qu’au moins une des vis soit fixée sur
une armature. Cela permet de réduire les risques de chute de la
passerelle de téléphonie. Pour éviter l’échauffement de la passerelle
de téléphonie, veillez à ne pas obstruer les orifices de ventilation
latéraux.
