Page 16
16
Guide d’utilisation de la passerelle de téléphonie Touchstone TG862

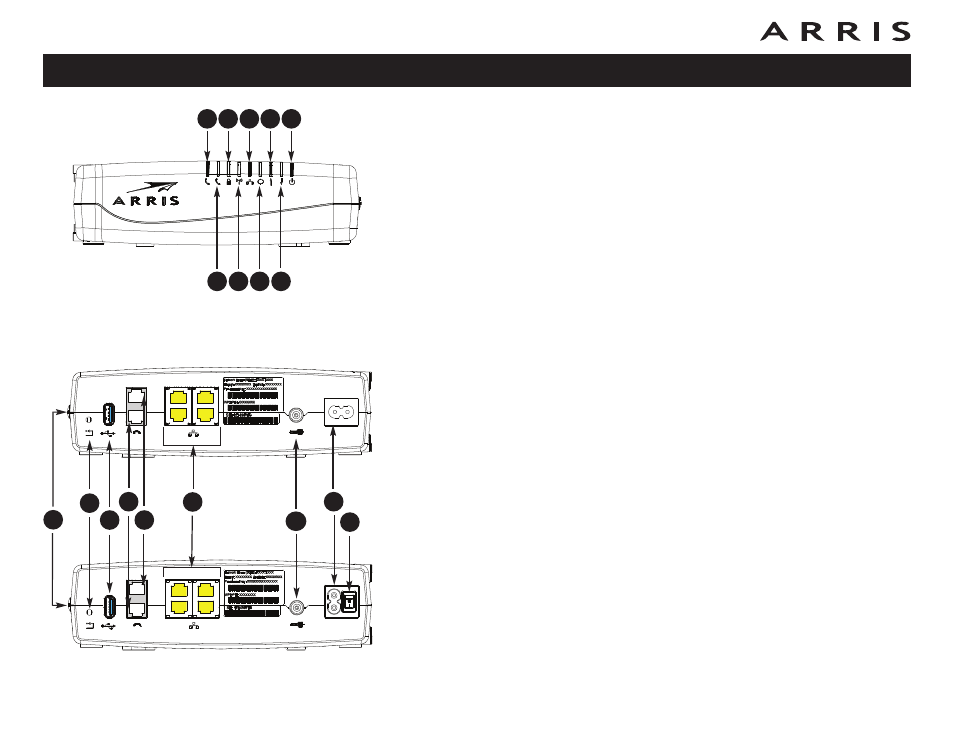

Face avant
La face avant de la passerelle de téléphonie est dotée des témoins suivants :
A Tel 2 : Indique l’état de la ligne téléphonique 2.
B Tel 1 : Indique l’état de la ligne téléphonique 1.
C Secure : Indique que la technologie WPS (Wireless Protected Setup) est
activée.
D WiFi : Indique l’état du réseau local sans fil.
E Ethernet : Indique l’état de la connectivité Ethernet entre la passerelle de
téléphonie et les ordinateurs.
F Online : Indique l’état de la transmission de données sur Internet.
G US : Indique la connectivité montante.
H DS : Indique la connectivité descendante.
I
Power : Indique si l’unité est alimentée en courant alternatif.
Face arrière
La face arrière de la passerelle de téléphonie est dotée des commandes et
connecteurs suivants :
A Bouton WPS : pour lancer l’association de la passerelle de téléphonie à un
dispositif sans fil.
B Bouton Reset : Réinitialise la passerelle de téléphonie comme si vous l’aviez
mise hors tension, puis de nouveau sous tension. Appuyez sur ce bouton à
l’aide d’un objet pointu non métallique.
C USB : Connecteur pour hôte USB (prise en charge future de dispositifs USB
externes)
D Telephone 1/2 : Connecteur pour la première ligne téléphonique (ou pour
les lignes d’un téléphone à deux lignes).
E Telephone 2 : Connecteur pour la seconde ligne téléphonique.
F Ethernet (1 - 4) : Connecteurs permettant la connexion au port de réseau
local d’un ordinateur.
G Cable : Connecteur pour le câble coaxial.
H Power : Connecteur pour le cordon d’alimentation.
I
Interrupteur (TG862S uniquement) : interrupteur d’alimentation
marche/arrêt.
TG862
P
ow
er
Ethernet
DS
Online
WiF
i
Secur
e
Tel 1
US
Tel 2
B
E
C
A
D F H
G I
TG862A/B/S
Reset
USB
Telephone
Ethernet
10/100/1000
Cable
1/2
2
2
1
4
3
A
C
B
D
F
E
H
G
Reset
USB
Telephone
Ethernet
10/100/1000
Cable
1/2
2
2
1
4
3
I
TG862A/B
TG862S
