Panneau avant

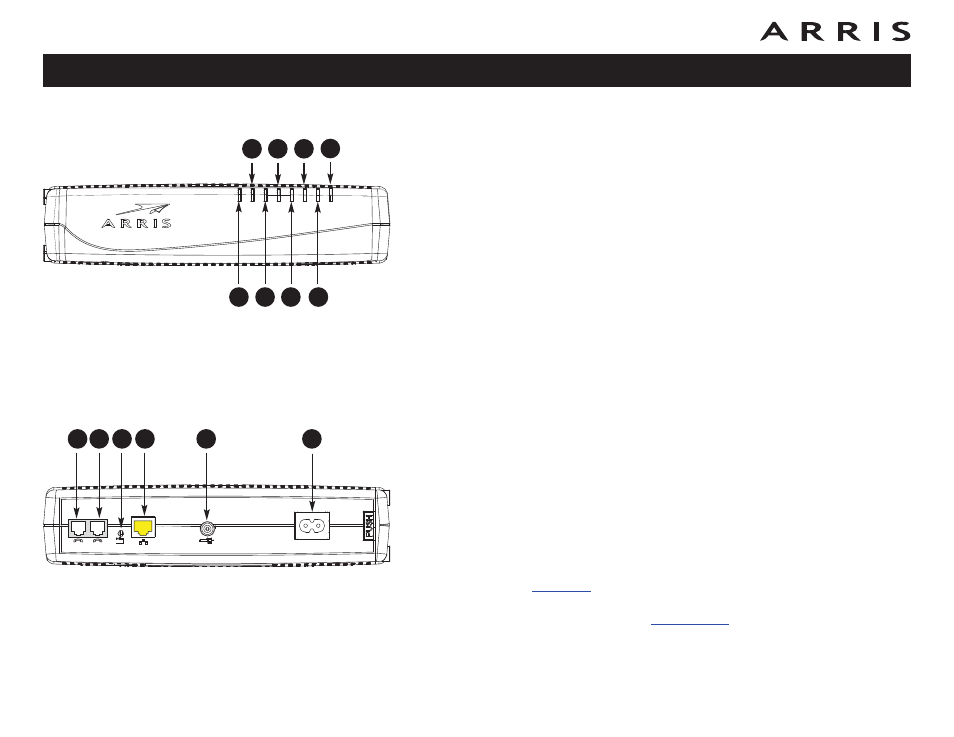

Le devant du modem de téléphonie comporte les indicateurs suivants :
A Battery (Pile) : indique l’état de la pile.
B Tel 2 (Ligne de téléphone 2) : indique l’état de la ligne de téléphone 2.
C Tel 1 (Ligne de téléphone 1) : indique l’état de la ligne de téléphone 1.
D Link (Lien) : indique la connectivité Ethernet entre le modem de téléphonie
et l’ordinateur. Le voyant peut être jaune ou vert afin d’indiquer la vitesse
de connexion.
E Online (En ligne) : indique l’état de la transmission des données sur
Internet.
F US (Amont) : indique la connectivité en voie remontante. Le voyant peut
être jaune ou vert afin d’indiquer la vitesse de connexion.
G DS (Aval) : indique la connectivité en voie descendante. Le voyant peut
être jaune ou vert afin d’indiquer la vitesse de connexion.
H Power (Alimentation) : indique si l’alimentation en c.a. se rend jusqu’à
l’appareil.
Panneau arrière
Le panneau arrière du modem de téléphonie comporte les connecteurs et élément
de réglage suivants :
A Tel 1/2 (Ligne de téléphone 1/2) (gris) : connecteur de la première ligne
téléphonique (ou des deux lignes d’un téléphone à deux lignes).
B Tel 2 (Ligne de téléphone 2) (gris) : connecteur de la deuxième ligne
téléphonique.
C Bouton Reset (Réinitialisation) : réinitialise le modem de téléphonie
comme si vous chargiez l’appareil. Utilisez un objet pointu non métallique
pour appuyer sur ce bouton.
D Connecteur
(jaune) : à utiliser avec un ordinateur ou un RL
domestique muni d’une connexion RL.
E Cable (Câble) : connecteur du
F Power (Alimentation) : connecteur du cordon d’alimentation.
