Façade

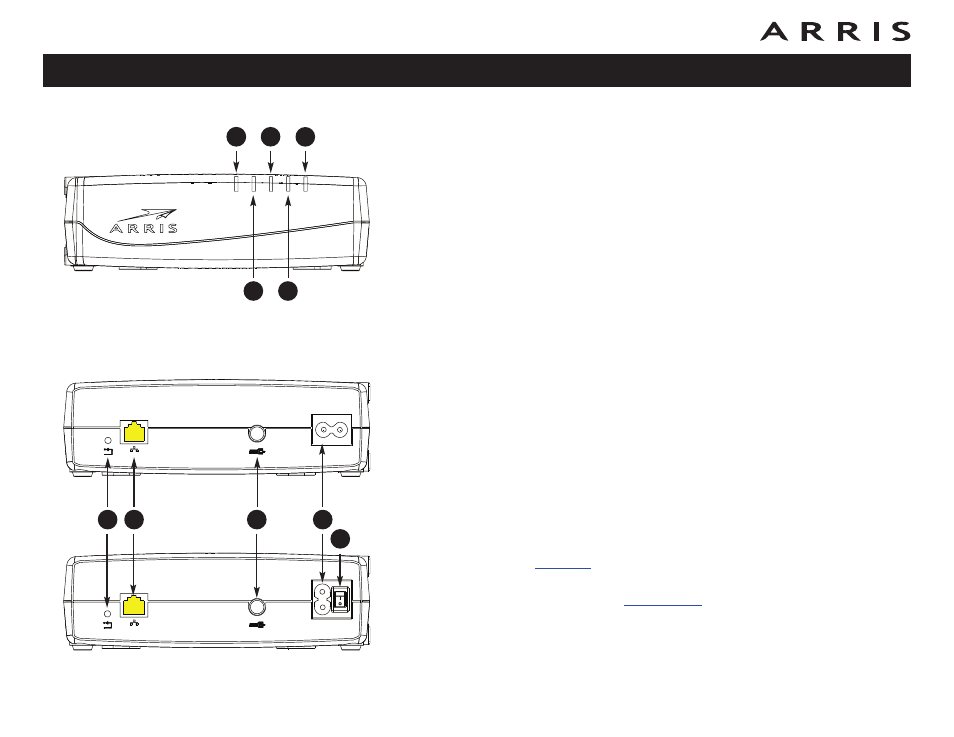

Façade CM820A/S
La façade du modem-câble présente les témoins suivants :
A Link : indique la connectivité Ethernet entre le modem-câble et l’ordinateur.
Le voyant peut être de couleur jaune ou verte pour indiquer la vitesse de
connexion.
B Online : indique l’état de la transmission de données Internet.
C US : indique la connectivité montante. Le voyant peut être de couleur jaune
ou verte pour indiquer la vitesse de connexion.
D DS : indique la connectivité descendante. Le voyant peut être de couleur
jaune ou verte pour indiquer la vitesse de connexion.
E Power : indique si l’unité est alimentée.
Panneau arrière
Le panneau arrière du modem-câble présente les connecteurs et commandes
suivants :
Panneau arrière CM820A/S
A Bouton Reset : réinitialise le modem-câble comme si vous l’aviez mis hors
tension, puis de nouveau sous tension. Appuyez sur ce bouton à l’aide d’un
objet pointu non conducteur.
B
(jaune) : à utiliser avec un ordinateur ou une connexion
de réseau local domestique.
C Câble : connecteur pour le
D Alimentation : connecteur pour le cordon d’alimentation.
E Interrupteur (CM820S uniquement) : interrupteur d’alimentation marche/arrêt.
Mode d’emploi du modem-câble Touchstone CM820
15
Lin
k
O
nli
ne
U
S
D
S
Po
w
er
CM820
B
A
D
C
E
CM820A/S
Ethernet
10/100/1000
Reset
Cable
Ethernet
10/100/1000
Reset
Cable
B
A
C
D
CM820A
E
CM820S
