Façade, Panneau arrière – ARRIS TM722 User Guide Manuel d'utilisation
Page 19

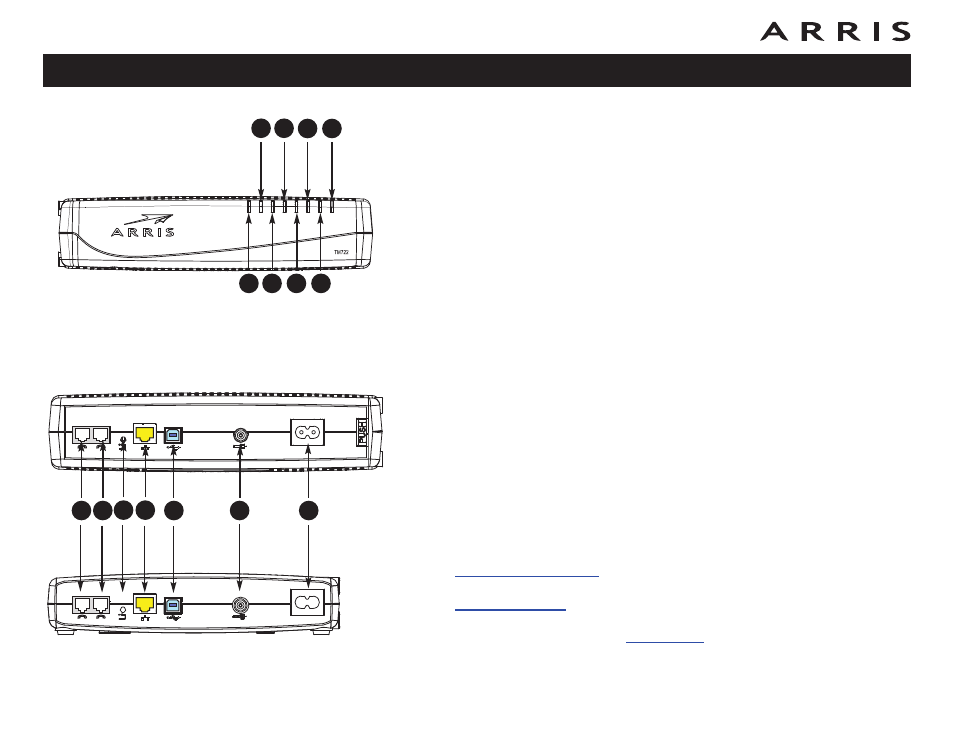

Façade
La façade du modem téléphonique présente les témoins suivants :
A Batterie (TM722G uniquement): indique l’état de la batterie.
B Telephone 2: indique l’état de la ligne 2.
C Telephone 1: indique l’état de la ligne 1.
D Link : indique la connectivité Ethernet ou USB (si équipé) entre le modem
téléphonique et l’ordinateur. Le voyant peut être de couleur rouge ou verte
pour indiquer la vitesse de connexion.
E Online : indique l’état de la transmission de données Internet.
F US : indique la connectivité montante. Le voyant peut être de couleur rouge
ou verte pour indiquer la vitesse de connexion.
G DS : indique la connectivité descendante. Le voyant peut être de couleur
rouge ou verte pour indiquer la vitesse de connexion.
H Power : indique si l’unité est alimentée.
Panneau arrière
Le panneau arrière du modem téléphonique présente les connecteurs et
commandes suivants:
A Tel 1/2 (gris, TM722G uniquement): connecteur pour la première ligne
téléphonique (ou les deux lignes d’un téléphone à deux lignes).
Tel 1 (gris, TM722A/B): connecteur pour la première ligne téléphonique.
B Tel 2 (gris): connecteur pour la seconde ligne téléphonique
C Bouton Reset : réinitialise le modem téléphonique comme si vous l’aviez
mis hors tension, puis de nouveau sous tension. Appuyez sur ce bouton à
l’aide d’un objet pointu non conducteur.
D
(jaune) : à utiliser avec un ordinateur ou une
connexion de réseau local domestique
E
(bleu, si équipé): à utiliser avec une connexion USB
d’ordinateur
F Cable : connecteur pour le
G Power : connecteur pour le cordon d’alimentation
Mode d’emploi du modem téléphonique Touchstone TM722
19
P
o
w
e
r
D
S
U
S
O
n
lin
e
Lin
k
Te
l1
Te
l2
B
at
te
ry
A
B
C
D
E
F
G
H
Ethernet
10/100/1000
USB
Tel 1/2
Tel 2
Reset
Cable
A
C
B
D
F
E
G
Ethernet
10/100/1000
USB
Tel 1/2
Tel 2
Reset
Cable
TM722G
TM722A/B
