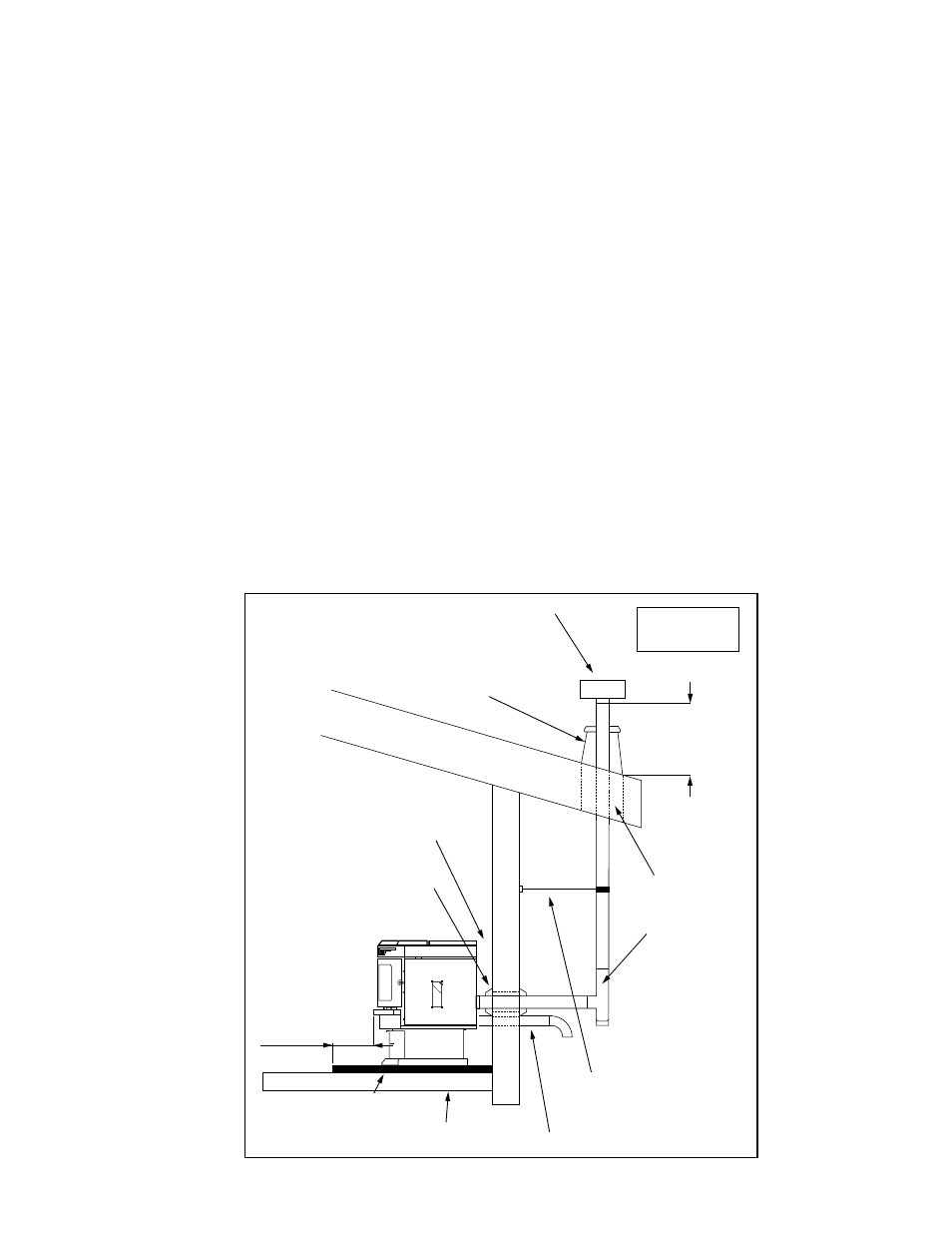

Figure 11
Listed Termination
Flashing
36” (900 mm)
3” (75 mm)
Clearance
6” (150 mm)
Clearance
Wall Thimble
Tee
w/ Cleanout
Support Bracket
6” (150mm)
Non-Combustible
Floor Protection
Existing Combustible
Floor
Combustion Air
Intake
INSTALLATION DU CHAUFFAGE DE PIÈCE - suite
INSTALLATION EXTÉRIEURE VERTICALE AUTONOME
1. Placez votre poêle à granulés à un endroit qui répond aux exigences données dans ce manuel, mais où il
n’interférera pas avec l’ossature, le câblage, etc. de la maison.
2. Installez un socle non-combustible sur le plancher sous le poêle à granulés. Ce socle devra dépasser d’au
moins 6” (152 mm) de l’avant de l’unité.
3. Placez votre poêle à granulés de chauffage de pièce sur le socle de protection et disposez-la pour laisser à la
ventilation d’évacuation un écartement d’au moins 3” (75mm) par rapport à toute cloison combustible.
4. À l’installation de l’admission d’air optionnelle, positionnez le centre du tuyau d’admission d’air à l’arrière de
votre unité. Alignez le centre avec le même emplacement sur votre mur extérieur et percez un trou de diamètre 2-1/2”
(64 mm) au travers du mur.
5. Fixez bien toutes les connexions de la jonction de ventilation avec 3 vis. Étanchéifiez les connexions de jonc-
tion de ventilation d’évacuation avec du mastic silicone pour températures élevées.
6. Localisez le centre du tuyau d’évacuation à l’arrière de votre unité. Alignez le centre avec le même emplace-
ment sur votre mur extérieur et percez un trou de diamètre 7” (178 mm) au travers du mur.
7. Installez le manchon mural (référez-vous aux instructions qui l’accompagnent).
8. Installez une ventilation d’évacuation approuvée au travers du mur, en vous assurant que des écartements de
3” (75 mm) sont respectés.
9. Fixez bien toutes les connexions de la jonction de ventilation avec 3 vis. Étanchéifiez les connexions de jonc-
tion de ventilation d’évacuation avec du mastic silicone pour températures élevées.
10. Installez un té avec regard de nettoyage à l’extrémité du tuyau d’évacuation, et installez à partir de là une
ventilation verticale approuvée. Assurez-vous d’installer des attaches de support tous les 5’ (1,5 m) pour maintenir la
ventilation droite et stable.
11. Faites sortir la ventilation d’évacuation au travers du solin de toit et assurez-vous que le capuchon vertical se
trouve à environ 36” (900 mm) au-dessus du toit.
Terminaison listée
Solin
Écartement de
3” (75 mm)
Écartement
de 6” (150 mm)
Manchon mural
Té avec regard
de nettoyage
Attache de support
Admission d’air
de combustion
Plancher existant
(combustible)
Protection non-
combustible de
plancher
