2.2. Connexions
Les enceintes sont équipées de deux connecteurs à 4 broches. Les
quatre broches des deux connecteurs sont reliées en parallèle. Les
enceintes Y8 et Y12 occupent les points 1+/1–. Les points 2+/2–
sont destinés aux Sub-Bass actifs. La prise mâle sert de prise d'en‐
trée et la femelle permet une connexion directe avec des enceintes
supplémentaires.
L'enceinte peut être équipée en connecteurs NL4 M ou EP5 en
option.
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentés que par des amplifica‐
teurs d&b correctement configurés. Le cas échéant, leurs compo‐
sants risquent d'être endommagés.
Les amplificateurs offrent deux configurations ("Arc" et "Line") pour
les enceintes Y8 et Y12. Elles sont proposées en mode Dual
Channel ou Mix TOP/SUB.
Sélectionner le preset Y8 ou Y12 permet d'alimenter une ou deux
enceintes Y8 ou Y12 à l'aide du canal d'amplificateur respectif.
Configurations Arc et Line
La sélection de la configuration Arc ou Line dépend de la courbe
de l'alignement. sachant que les deux peuvent figurer dans un
même alignement.
La configuration Arc des enceintes line array intégrées à des sec‐
tions arquées.
La configuration Line s'applique à des sections de longue portée,
comptant au moins trois angles de couplage consécutifs de 0°, 1°
ou 2°. Comparativement à la configuration Arc, la gamme des
hauts/médiums est réduite pour compenser le champ proche
étendu.
La transition de la configuration Line à la Arc suit la progression de
l'angle de couplage mais peut tenir compte de certains écarts, du
fait du câblage par paire des enceintes.

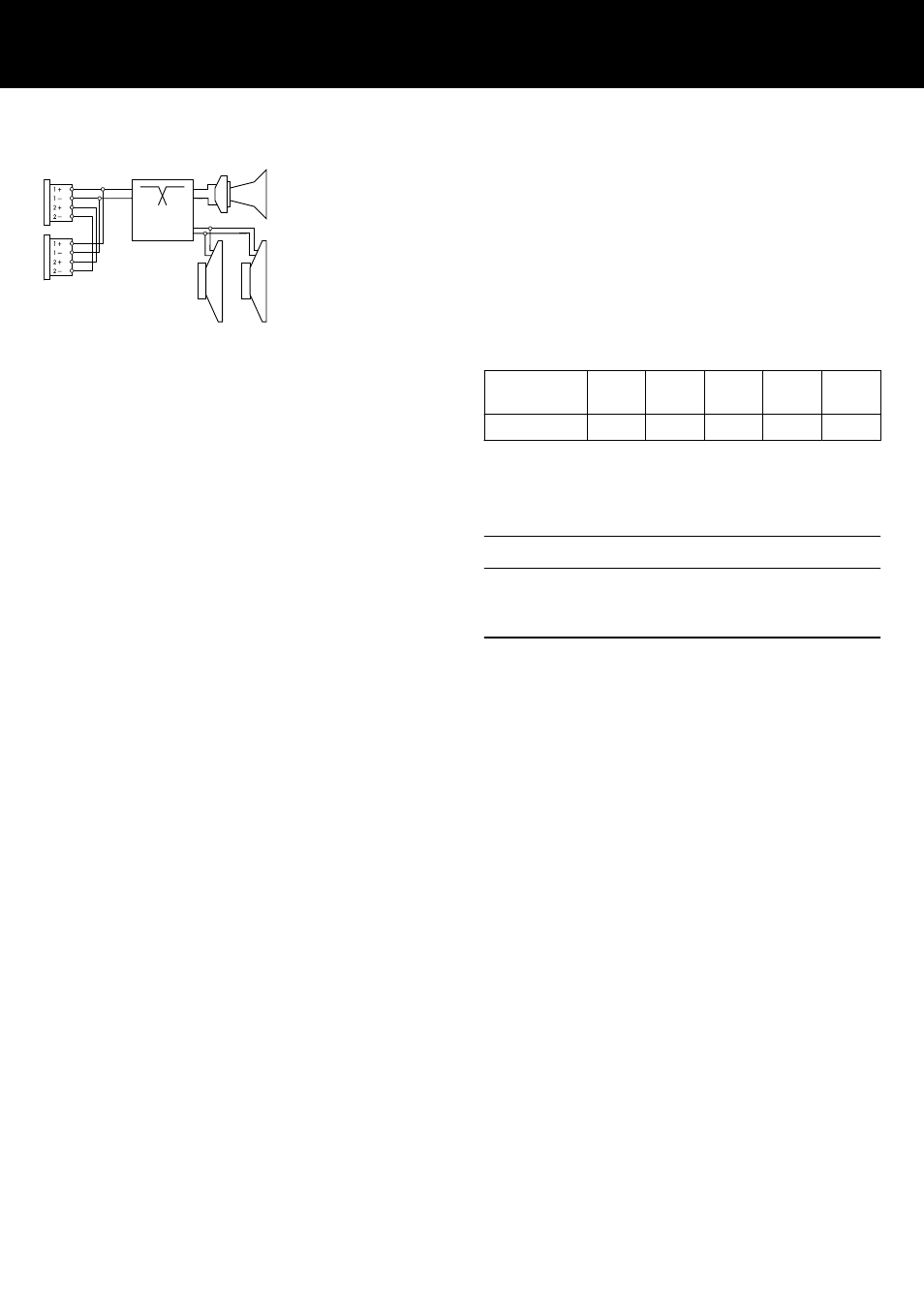

passi ve
crossover
Câblage des connecteurs
