2.2. Connexions
Les enceintes sont équipées de deux connecteurs à 4 broches. Les
quatre broches des deux connecteurs sont reliées en parallèle. Les
enceintes V8 et V12 occupent les points 1+/1–. Les points 2+/2–
sont destinés aux Sub-Bass actifs. La prise mâle sert de prise d'en‐
trée et la femelle permet une connexion directe avec des enceintes
supplémentaires.
Les enceintes peuvent recevoir des connecteurs EP5 en option. Les
équivalences des options possibles de connexion figurent dans le
tableau ci-dessous.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentées que par des amplifi‐
cateurs d&b correctement configurés. Toute autre configuration ris‐
querait d'en endommager les composants.
Amplification avec D12
L'amplificateur offre deux configurations ("Arc" et "Line") pour les
enceintes V8 et V12. Elles sont proposées en mode "Dual
Channel" et "Mix TOP/SUB".
Sélectionner le preset V8 ou V12 permet d'alimenter un ou deux
enceintes V8/V12 à l'aide du canal d'amplificateur respectif.
Configurations "Arc" et "Line"
La sélection de la configuration "Arc" ou "Line" dépend de la
courbe de l'alignement. Les deux peuvent figurer dans un même
alignement.
La configuration "Arc" des enceintes line array intégrées à des sec‐
tions arquées.
La configuration "Line" s'applique à des sections de longue portée,
comptant au moins trois angles de couplage consécutifs de 0°, 1°
ou 2°. Comparativement à la configuration "Arc", la gamme des
hauts/médiums est réduite pour compenser le champ proche
étendu.
La transition de la configuration "Line" à la "Arc" suit la progression
de l'angle de couplage mais peut tenir compte de certains écarts
du fait du câblage des enceintes (par paires).

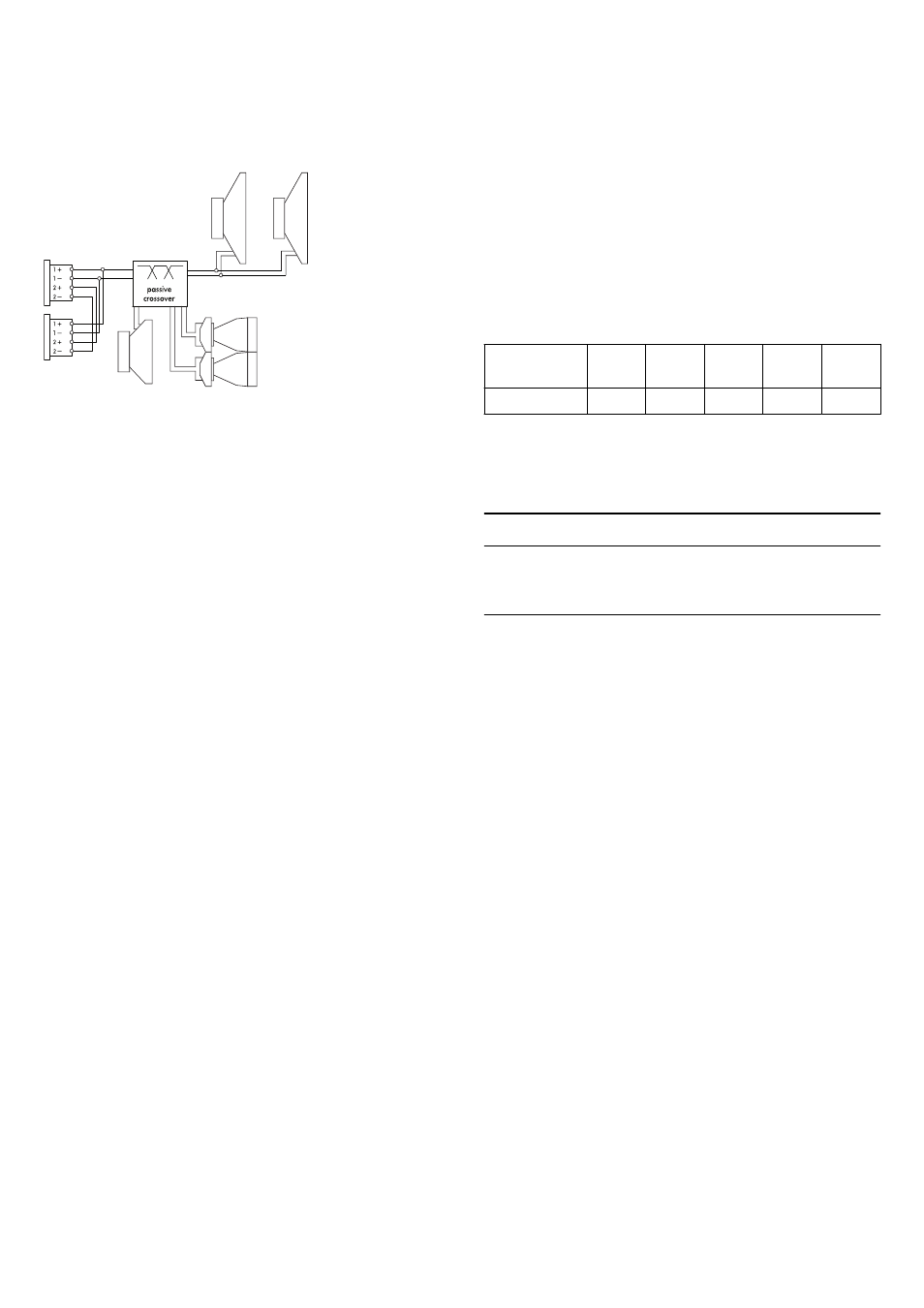

Fig. 2 : Câblage des connecteurs
