2.4. Caractéristiques de dispersion
Les graphiques ci-dessous montrent l'angle de dispersion d'une
seule enceinte selon les fréquences, suivant des lignes de pression
sonore égale (isobares) à –6 dB et –12 dB.

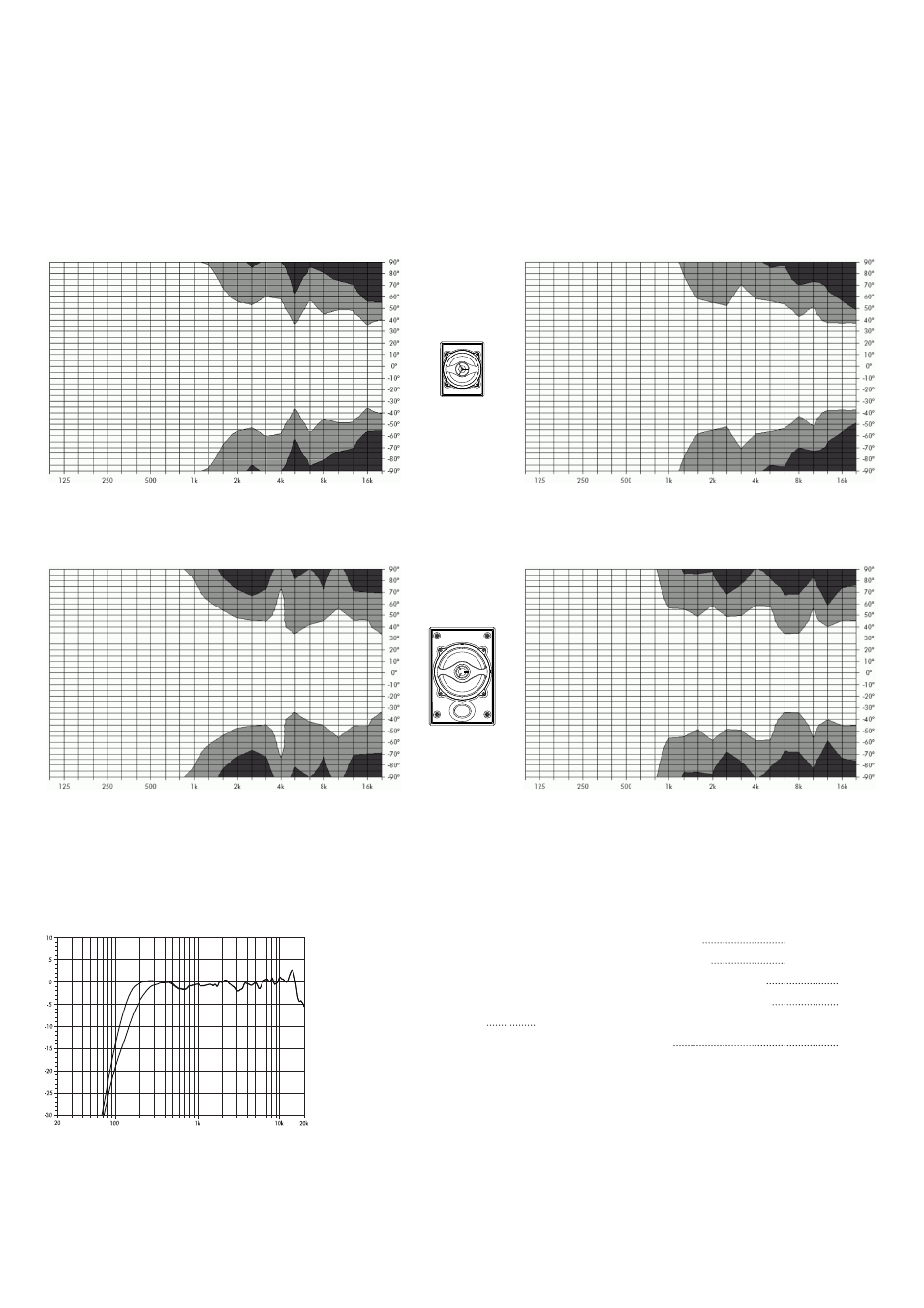

Fig. 5 : Diagramme isobare horizontal
E4
Fig. 6 : Diagramme isobare vertical
Fig. 7 : Diagramme isobare horizontal
E5
Fig. 8 : Diagramme isobare vertical
2.5. Spécifications techniques
Données de système E4
Réponse en fréquence (–5 dB standard) 130 Hz - 20 kHz
Réponse en fréquence (–5 dB CUT mode) 180 Hz - 20 kHz
Pression sonore max. (1 m, en champ libre) avec D6 114 dB
Pression sonore max. (1 m, en champ libre) avec D12 115 dB
(Crête max. SPL / Signal test : bruit rose avec facteur de crête 4)
Niveau d'entrée (100 dB-SPL/1 m) –4 dBu
Fig. 9 : Réponse en fréquence de la E4, modes standard et CUT
