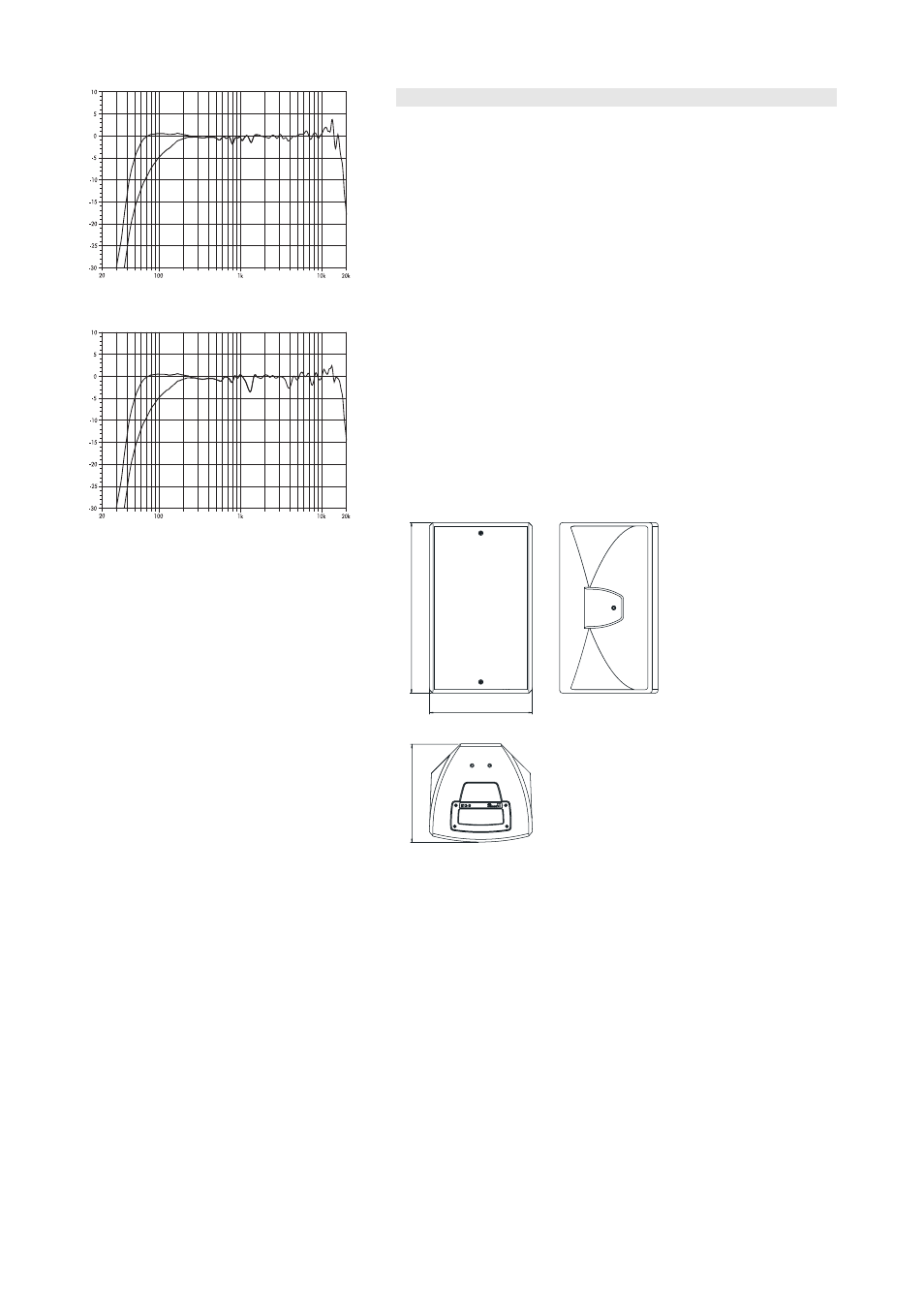

Fig. 14 : Réponse en fréquence de la E12,
modes standard et CUT.
Fig. 15 : Réponse en fréquence de la
E12- D, modes standard et CUT
Spécifications techniques
Données de système E12, E12-D
Réponse en fréquence (–5 dB standard)............................................50 Hz ... 18 kHz
Réponse en fréquence (–5 dB CUT mode).......................................100 Hz ... 18 kHz
Pression sonore max. (1 m, en champ libre) E12/E12-D avec D12...134/133 dB
Pression sonore max. (1 m, en champ libre) E12/E12-D avec D6......131/130 dB
(Crête max. SPL / Signal test : bruit rose avec facteur de crête 4)
Niveau d'entrée (100 dB-SPL/1 m)....................................................................–17 dBu
Enceintes E12, E12-D
Impédance nominale.................................................................................................8 ohms
Puissance admissible (Eff. / Crête 10 ms)................................................300/1600 W
Angle de dispersion nominal (hor. x vert.)...............................80° x 50°, 110° x 50°
Composants..............................................haut-parleur 12“ avec aimant en néodyme
......................................................gorge de sortie 1.3” coaxiale avec bobine de 3“et
................................................................................pavillon rotatif à directivité constante
................................................................................................................................Filtre passif
Connexions.................................................................................................................2 x EP5
...........................................................................Optionnel et dans version SC : 2 x NL4
.............version WR : câble fixe 5 m (16,4 ft) (H-07-RN-F 2 x 2,5 mm
2 /AWG 13)
Points des broches.................................................................................................EP5 : 1/2
............................................................................................................................NL4 : 1+/1–
............................................................................................Câble fixe : marron + / bleu –
Poids...................................................................................................................16 kg (35 lb)
350 [13.8]
580 [
22
.8]
33
4
[13.
2
]
Fig. 16 : E12, E12-D dimensions du coffre en mm [inch]
