2. Sortir les deux rails de fixation sur la moitié de leur longueur.
3. Resserrer les quatre autres vis de fixation sur l'extension.
3. Assemblage des enceintes

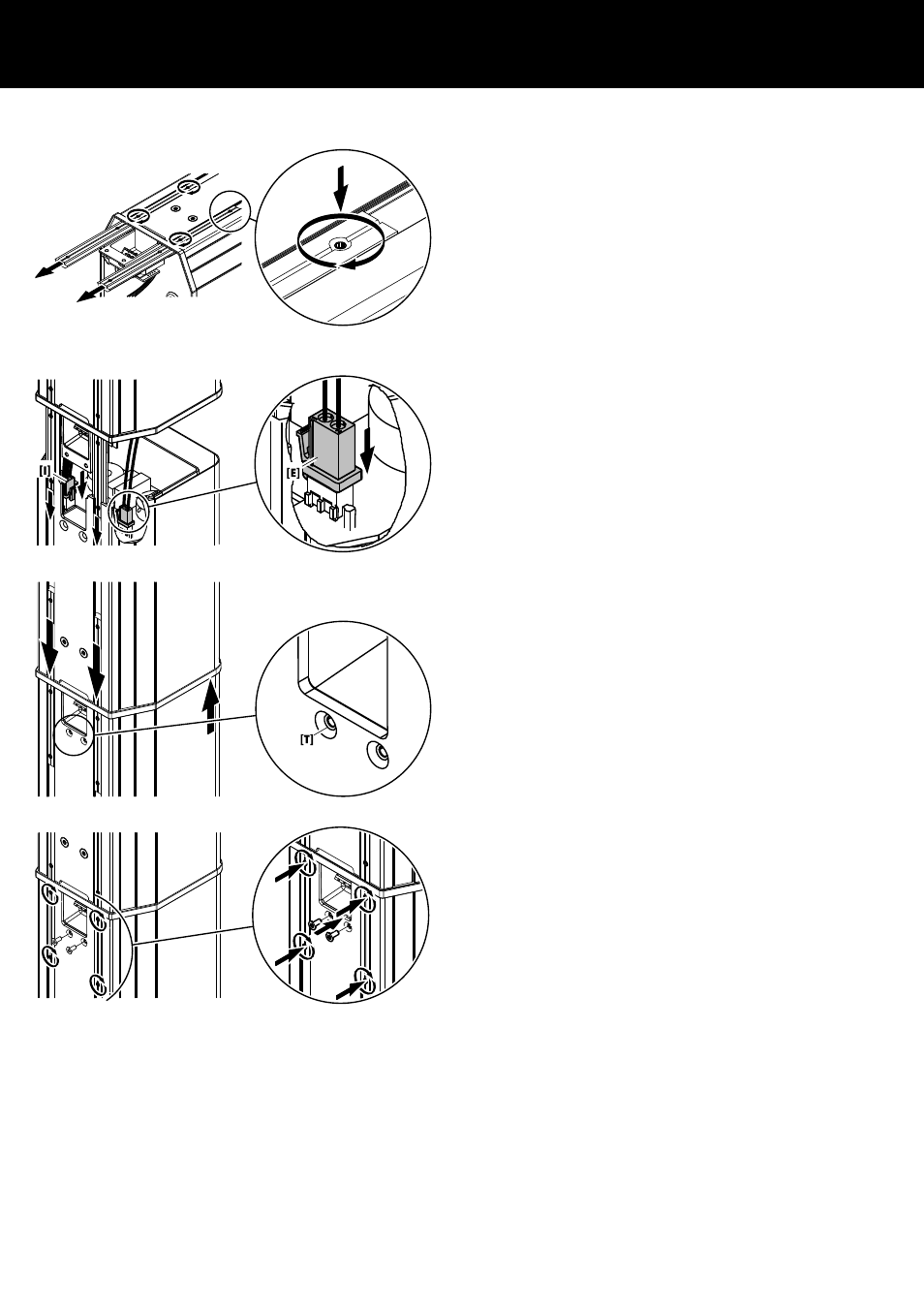

1. Avec l'aide d'une seconde personne, insérer les rails de fixa‐
tion de l'enceinte 24C-E dans les rainures en T à l'arrière de
l'enceinte 24C sur environ 10 à 20 mm.
2. Rebrancher le connecteur d'entrée [I].
3. Enfoncer la prise Mate-N-Lok [E] de l'extension dans la prise
correspondante (voir graphique ci-contre).
4. Insérer complètement les rails de fixation dans les rainures en
T.
Þ S'assurer de n'écraser aucun câble de connexion entre les
bords des enceintes.
S'assurer de l'insertion complètement du panneau de con‐
nexion de l'extension.
L'insertion du panneau de connexion est complète quand
la grille avant de l'enceinte 24C est correctement fixée
dans le panneau et que les inserts filetés [T] sont alignés
avec les logements pour vis à tête fraisée de l'enceinte
24C.
5. Remettre et resserrer les deux vis à tête fraisée (torx #T20).
6. Resserrer les quatre autres vis de fixation (vis fixes torx T15)
des rails de fixation sur l'enceinte 24C.
