6
JSK2-16S-30S-55S-0002

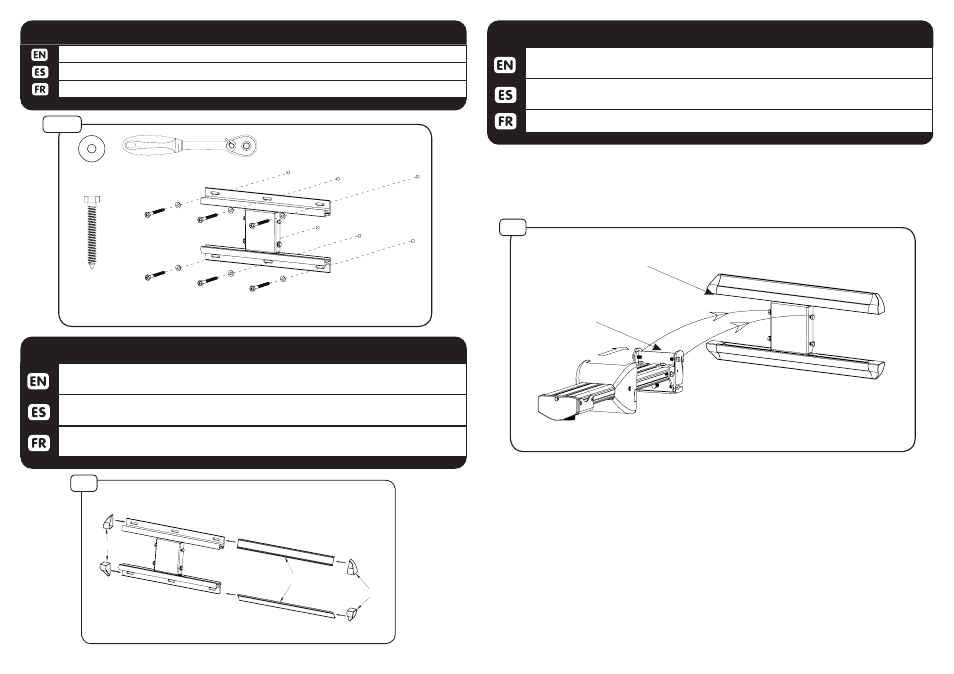

Lift short throw projector arm (B) up to wall plate (C) and hook onto top screws on wall
plate.
Levante el brazo proyector (B) hasta la placa de pared (C) y un gancho en los tornil-
los.
Bras de levage de projecteur (B) sur la plaque murale (C) et un crochet sur les vis.
3-1 ATTACH SHORT THROW ARM
Fasten wall plate to wall using screw (A) and washer (U).
Fije la placa de pared a pared con el tornillo (A) y la arandela (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
MASONRY INSTALL WALL PLATE 1b-4
Align part (D) to top and bottom wall plate and slide on. Align parts (X-Y) to ends of
wall bracket and push on.
Alinee la parte (D) para soporte de pared superior e inferior y se deslizan sobre. Alinee las
partes (X-Y) a los extremos del soporte de pared y empuje
Aligner la partie (D) à support mural haut et en bas et faites glisser sur. Alignez les pièces (X-Y)
à des fins de support mural et appuyez sur.
2 ATTACH WALL MOUNT COVERS
1
2
3 X(2)
Y(2)
D(2)
2
1b-4
8mm x 65mm
A
Washer
U
3-1
C
B
