virole de positionnement Cyclone, le tube d’admission TSP ou le porte-filtre
PUF doivent être insérés dans l’admission d’échantillonnage de la sonde, de
sorte que l’ensemble complet ne puisse pas tourner ni se déplacer
latéralement sur la sonde.
4.2 Adaptateurs TSP / alvéolaires
La conception de base des adaptateurs TSP et alvéolaires est similaire, mais
avec des raccords d’admission différents. L’adaptateur alvéolaire utilise le
principe cyclone pour séparer les poussières et attirer uniquement la fraction
alvéolaire des matières particulaires à travers la chambre de mesure, puis sur
le filtre (Limite D50 = 4 µm à 2,2 l/min).
Le cyclone est installé sur le bloc de montage à l’aide d’un joint
torique d’étanchéité. Une pompe adéquate à flux constant réglée sur
2,2l/min, telle que les pompes Vortex Standard 2 ou Timer 2 de Casella, doit
être raccordée à la cartouche filtrante à l’aide d’un tube en silicone.
Raccord de la pompe
Porte-filtre ø37 mm
00026f
Joint torique
Joint torique
Adaptateur
Virole de positionnement
Tube d’admission
complet
Joint torique
Vis à oreilles
Porte-filtre
ø25mm
Réducteur
ø37mm
à ø25mm
Joint torique
Chambre de mesure
Sonde Microdust
Joint torique
Réceptacle de
poussière grossière
Virole de
positionnement
Cyclone Complete

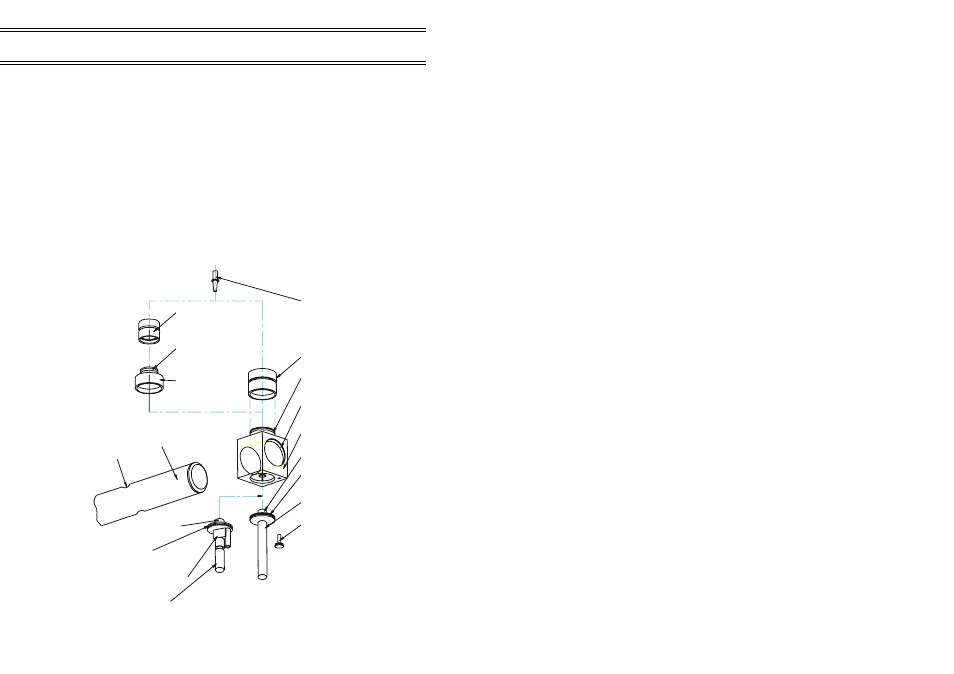

Figure 19 Disposition des modules adaptateurs gravimétriques et alvéolaires
