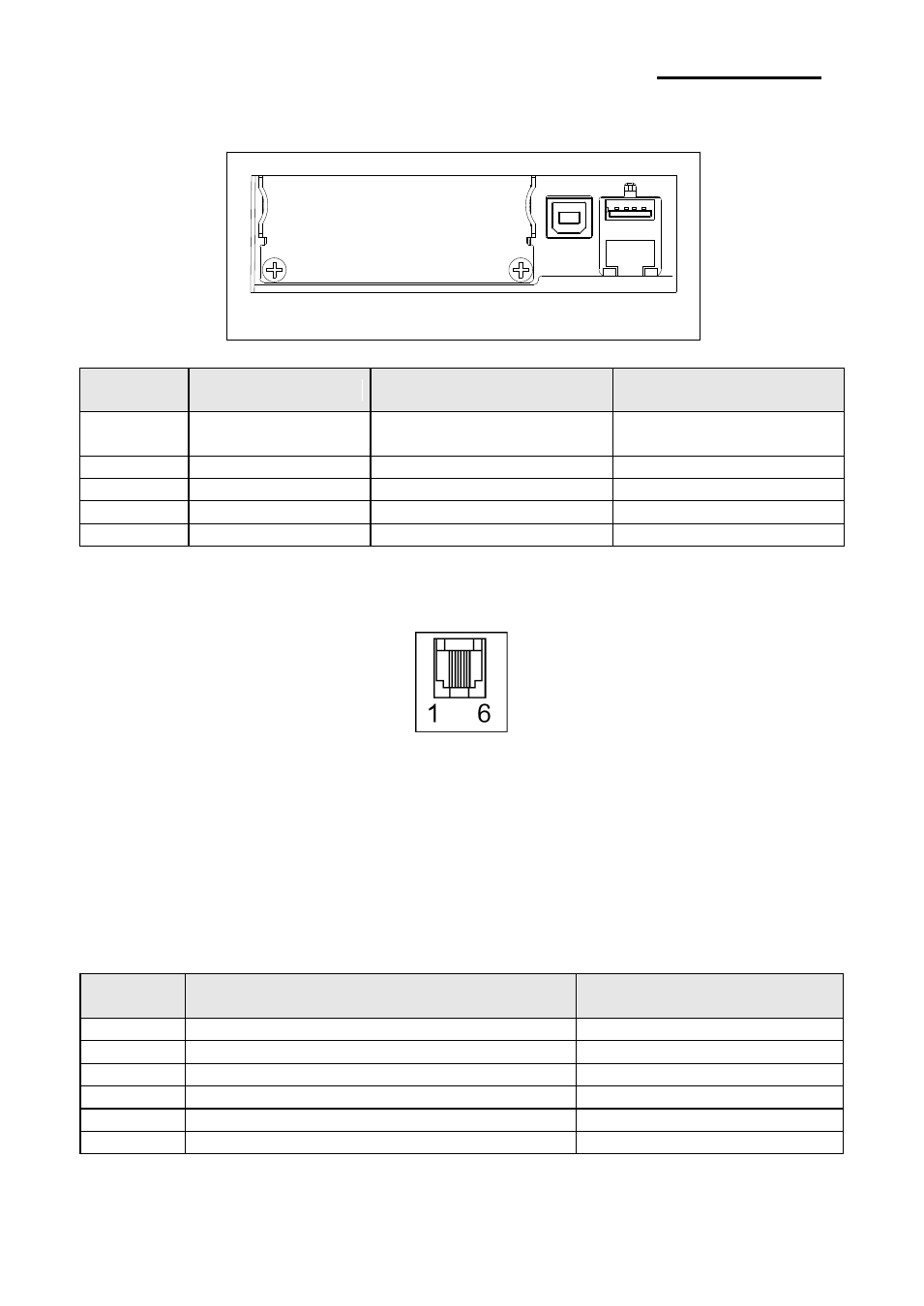

1-2-3 Interface USB
N° de
broche
Nom du signal Attribution (Couleur) Fonction
Système
essentiel
Blindage Conducteur de drainage Terre du bâti
1 VBUS Rouge Puissance Hôte
2 D- Blanc Ligne Données(D-)
3 D+ Vert Ligne Données(D+)
4 GND Noir Terre de signalisation
1-3 Connexion du tiroir
※ Avertissement
Utilisez un tiroir qui correspond aux caractéristiques de l'imprimante. L'utilisation un tiroir
non adapté risque d'endommager le tiroir et l'imprimante.
※ Attention
Ne connectez pas de ligne téléphonique au connecteur de l'ouverture du tiroir, cela risque
d'endommager l'imprimante et la ligne téléphonique.
Branchez le câble du tiroir dans le connecteur de l'ouverture du tiroir, à l'arrière de
l'imprimante près du connecteur d'alimentation.
N° de
broche
Nom du signal Direction
1 Terre du bâti -
2 Signal du pilote d'ouverture du tiroir 1 Sortie
3 Signal d'ouverture / fermeture du tiroir Entrée
4 +24V -
5 Signal du pilote d'ouverture du tiroir 2 Sortie
6 Terre de signalisation -
Connecteur
ETHERNET
Connecteur
USB
