Rev. 1.04 - 8 -
SRP-350II

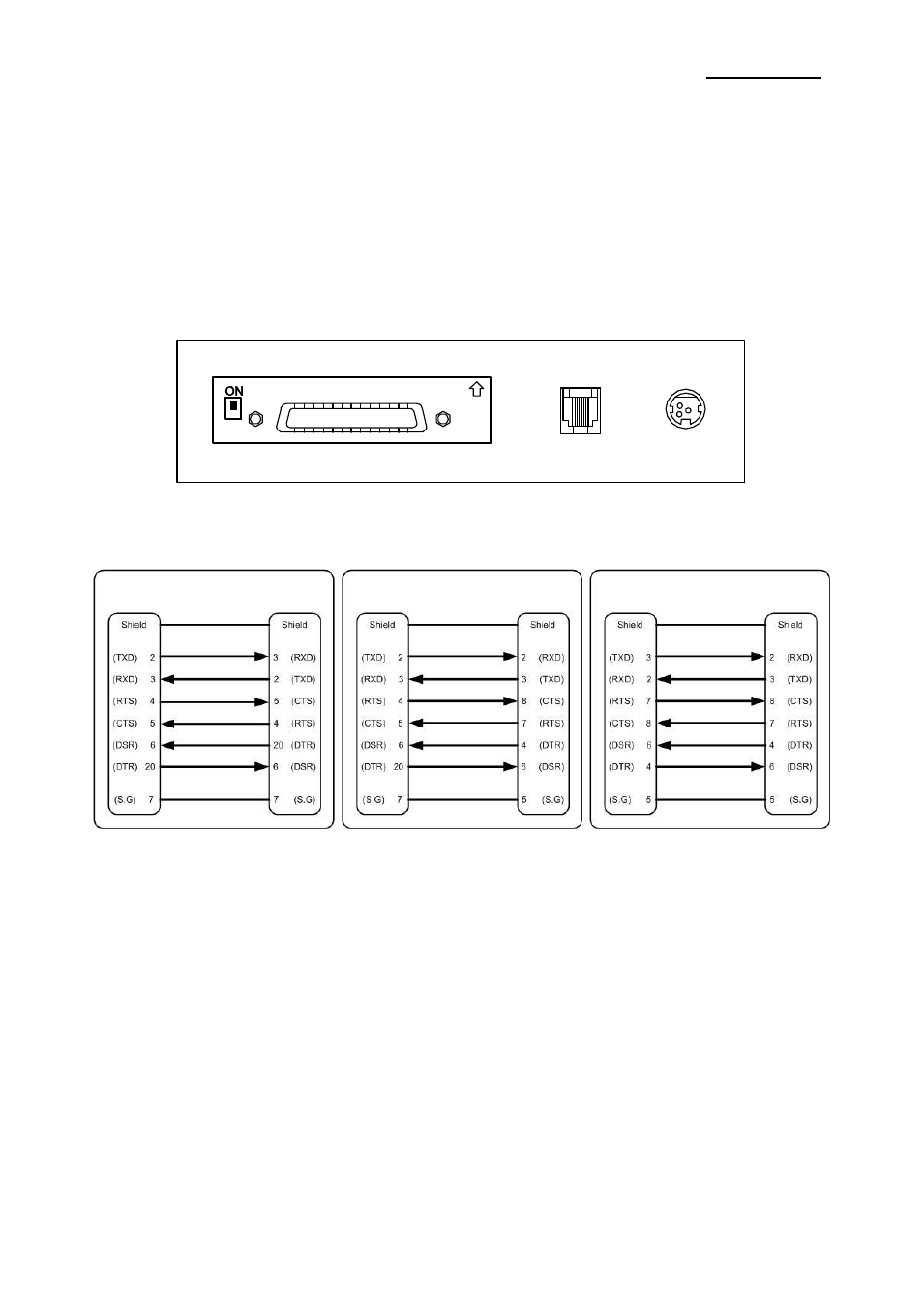

1-2 Connexion des câbles
La connexion de l’imprimante peut s’effectuer à l’aide de trois câbles. Ces câbles se
branchent à l’arrière de l’imprimante, au panneau de connexion ci-dessous:
※ Attention
Avant de procéder au branchement des câbles, s’assurer que l’imprimante et l’appareil
hôte sont hors tension.
1-2-1 Interface série (RS-232C)
※ Lorsque le dip switch de la carte interface en position "ON",
le signal DTR et RTS sont connectés ensemble.
IFA-S TYPE
Connecteur d’interface
Connecteur du
dispositif d’ouverture
du tiroir-caisse Connecteur
du cordon
d’alimentation
coté
imprimante (25P)
coté unité
centrale
(25P)
coté
imprimante (25P)
coté unité
centrale
(9P)
coté
imprimante (9P)
coté unité
centrale
(9P)
