Audio Solutions LP1026 - Manuel (Page 5)

5
ETAPE 1
Lisez et comprenez bien toutes les instructions fournies et verifies que toutes les pieces sont présentes et
apparaissent en bon état de fonctionnement avant de commencer.
ETAPE 2
Attachez la Dalle Murale au mur.
Montage au boulon en bois
La Dalle Murale doit être montée, en haut et en bas, à au moins un boulon en bois. Trouvez le boulon
en bois et marquez les emplacements du centre et à bord. Positionnez un côté de la Dalle Murale sur les
boulons en bois marqués et marquez pour perçage. En utilisant la bonne taille de mors, pré-percez un trou
de 2 pouces et demi dans chaque emplacement marqué. Attachez l’autre côté en installant des ancres
muraux poids lourds. Attachez la Dalle Murale au mur en utilisant les écrous à tête carrée fournis (Figure
2).
A NOTER: N’utilisez pas d’ancres en béton illustrés en Figure 2 pour le montage au boulons en bois.
Montage mural en béton
Choisissez une zone murale solide (évitez d’attachez le montage à des jointures de mortier entre deux blocs
de béton ou des briques). En utilisant le mors de taille correcte, prépercez un trou de 2 pouces et demi
dans chaque emplacement marqué. Insérez l’ancre en béton dans les trous et puis attachez la Dalle Murale
au mur en utilisant les écrous à tête carrée et les rondelles M8 fournis (Figure 2).

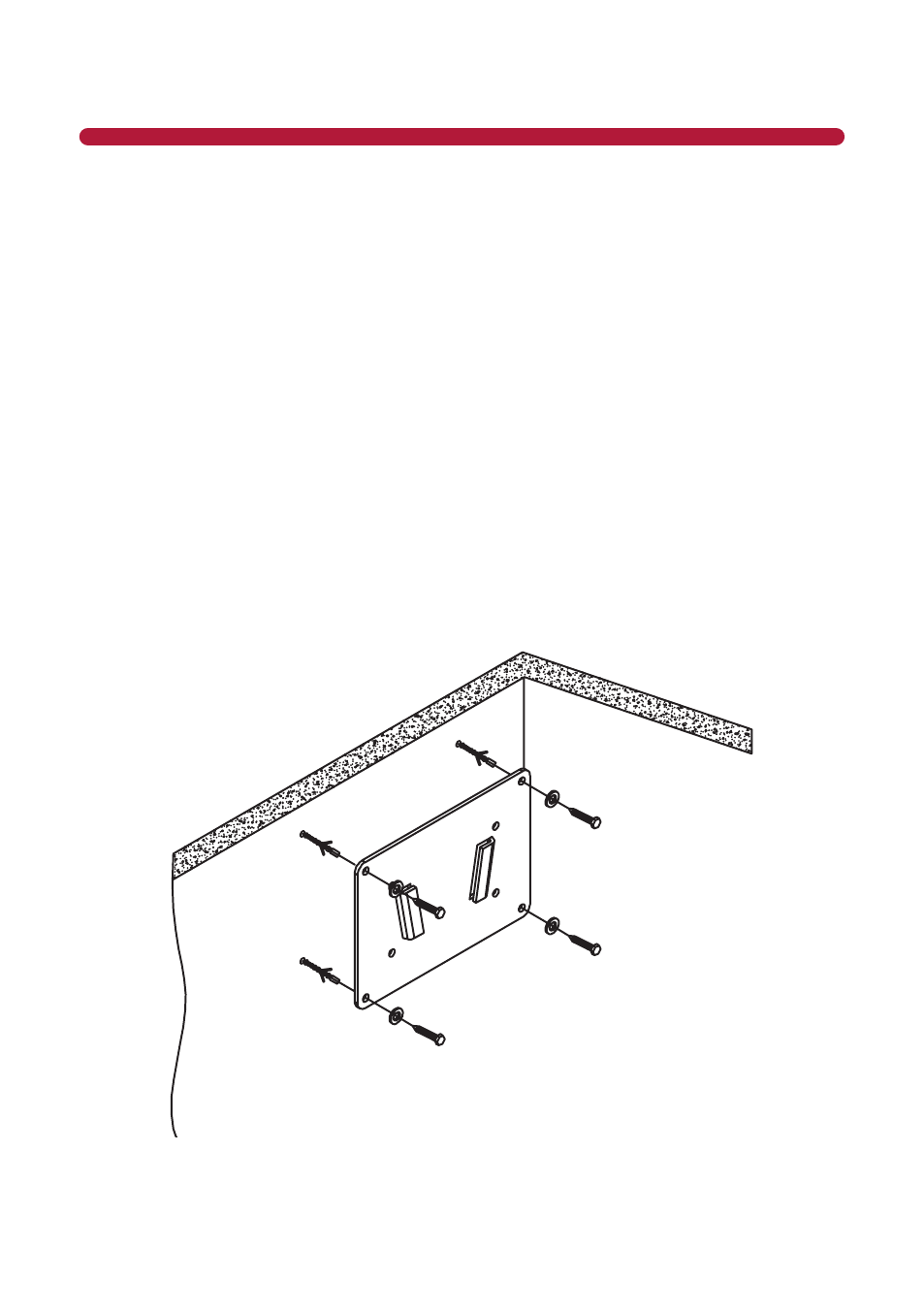

Figure 2 - Montage au boulon en bois/en béton
INSTALLATION
